芯朋微原装3A升压转换芯片--AP2004H

产品分类： DC-DC芯片

AP2004H是一个恒定频率峰值电流模式的异步PWM 升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2004H工作在轻负载模式。静态电流为100uA，关断电流小于1uA。内部 NMOS管导通电阻130兆欧姆，保证在整个输出负载范围内。3A峰值电流使得 AP2004H可以提供1.5A输出负载电流。非常适应于MID和移动电源。输入电压范围2.5 ~ 5.5V。内部工作频率是设定在1.0MHz。

订购热线：18929103949

跟此产品相关的产品

: 支持苹果20W芯片高性能准谐振交直流PD快充芯片--PN8162; PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，用于高的性能、外围元器件精简的交直流转换开关电源。该芯片提供了较为全和性能良好的保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了低的待机功耗、全电压范围下的效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。

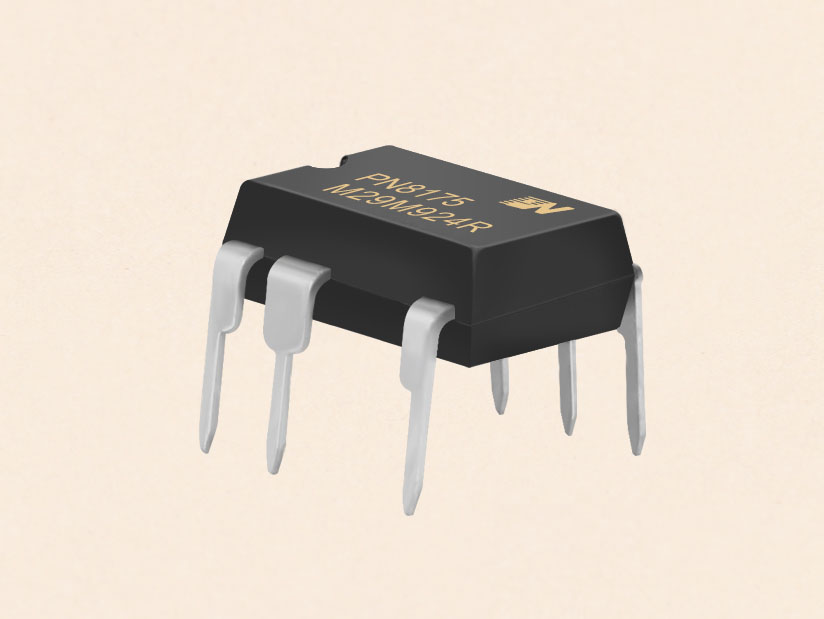

: 芯朋微自供电模块的交直流电源管理芯片--PN8175; PN8175集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。 PN8175内置800V高压启动与自供电模块，实现系统快速启动、待机、自供电功能。该芯片提供了智能化保护功能，包括过流保护，过载保护，欠压保护，过温保护。另外PN8175的降频调制技术有助于EMI特性。

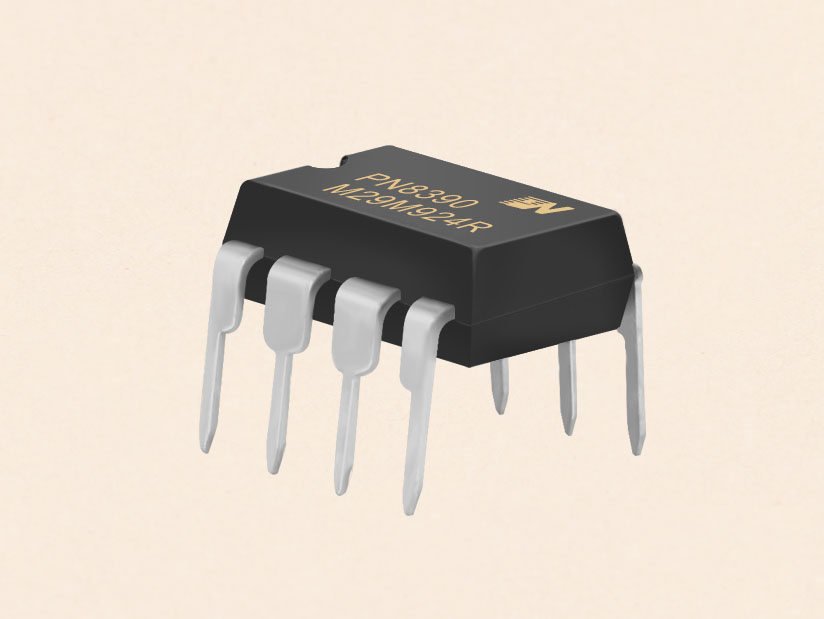

: 支持CCM模式准谐振原边反馈交直流转换器--PN8390; PN8390集成待机功耗准谐振原边控制器及650V高雪崩能力智能功率 MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390为原边反馈工作模式，可省略光耦和TL431，支持CCM和DCM两种工作模式。内置高压启动电路，可实现系统空载待机损耗（230VAC）小于50mW。在恒压模式，采用准谐振、多模式技术共同音频噪声，使得系统满足6级能效标准，而特有频率抖动技术可实现较好的 EMI特性；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等，同时还集成AC电压欠压保护功能，可通过FB分压电阻调节。

产品详情

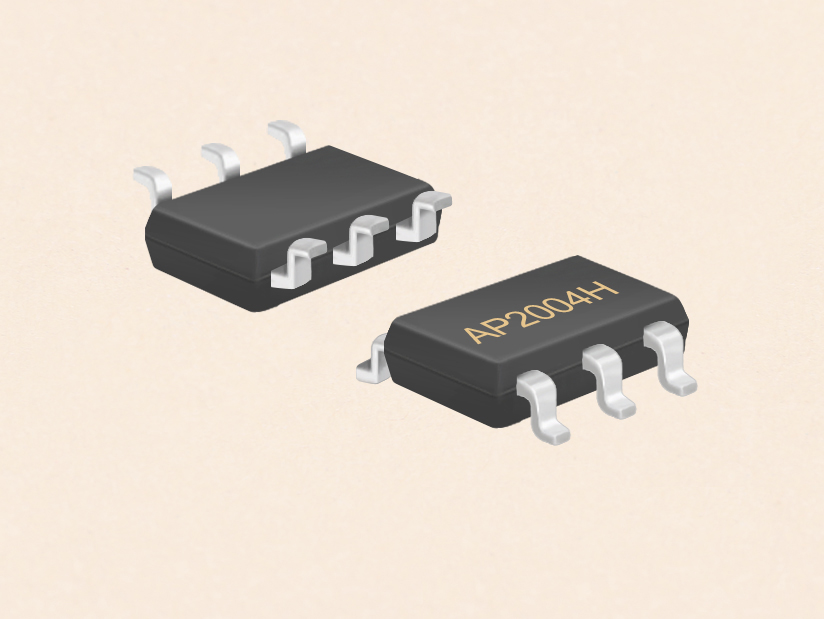

芯朋微原装3A升压转换芯片--AP2004H

一概述

AP2004H是一个恒定频率峰值电流模式的异步PWM升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2004H工作在轻负载模式。静态电流为100uA，关断电流小于1uA。内部NMOS管导通电阻130兆欧姆，保证在整个输出负载范围内高效率。3A峰值电流使得AP2004H可以提供1.5A输出负载电流。非常适应于MID和移动电源。输入电压范围2.5~5.5V。内部工作频率是设定在1.0MHz。AP2004H采用6引脚的扁平SOT-23封装。

二特性

高的效率：92%

1.0MHz固定开关频率

3A开关限流

低导通电阻:0.13欧姆

精准参考电压:0.6V

微型化外围元件

<1µA停机电流
节约空间的SOT-23-6L封装

三应用

白光LED驱动
PCI或PCI-express插槽的网卡电源
MID和移动电源

四封装

五电路图
