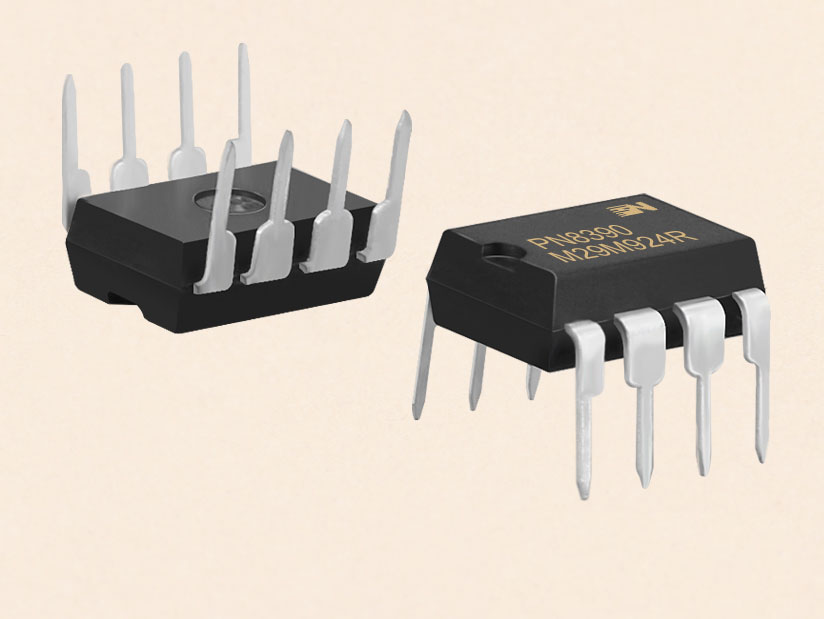

支持CCM模式准谐振原边反馈交直流转换器--PN8390

产品分类: 隔离式原边反馈芯片
    PN8390集成待机功耗准谐振原边控制器及650V高雪崩能力智能功率 MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置 电源。PN8390为原边反馈工作模式,可省略光耦和TL431,支持CCM和DCM两种工作模式。内置高压启动电路,可实现系统空载待机损耗(230VAC)小于50mW。在恒压模式,采用准谐振、多模式技术共同音频噪声,使得系统满足6级能效标准,而特有频率抖 动技术可实现较好的 EMI特性;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能,包含 逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC电压欠压保护功能,可通过FB分压电 阻调节。
    订购热线:400-788-7770

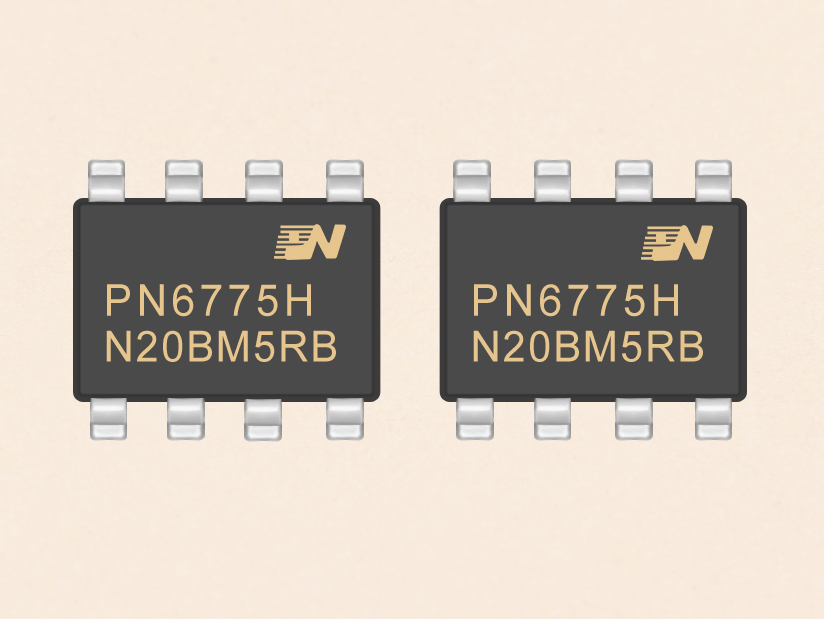

    内置启动电路,原边反馈交直流转换器--PN6775H
    内置启动电路,原边反馈交直流转换器--PN6775H
    PN6775H集成待机功耗原边控制器及高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6775H为原边反馈工作模式,可省略光耦和TL431。内置启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
    高精度CC/CV原边反馈交直流转换器--PN8359
    高精度CC/CV原边反馈交直流转换器--PN8359
    PN8359包括高精度的恒压、恒流原边控制器及功率MOSFET,用于高性能、外围元器件精简的充电器和LED照明。PN8359工作在原边检测和调整模式,可省略光耦和TL431。该芯片提供了自恢复保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。内置高压启动电路和极低的芯片功耗使得能够满足较高的待机功耗标准。在恒流模式,电流和输出功率可通过CS脚的Rs电阻进行调节;在恒压模式,PFM工作模式可获得较高的性能和效率。轻载时,该芯片采用较小的峰值电流工作以减小音频噪声。另外,输出线补偿功能有助于获得较好的负载调整率。

              支持CCM模式准谐振原边反馈交直流转换器--PN8390



      一 概述

      PN8390集成待机功耗准谐振原边控制器及650V高雪崩能力智能功率 MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390为原边反馈工作模式,可省略光耦和TL431,支持CCM和DCM两种工作模式。内置高压启动电路,可实现系统空载待机损耗(230VAC)小于50mW。在恒压模式,采用准谐振、多模式技术共同音频噪声,使得系统满足6级能效标准,而特有频率抖动技术可实现较好的 EMI特性;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC电压欠压保护功能,可通过FB分压电阻调节。



      二 特性

      *内置650V高雪崩能力智能功率MOSFET
      *内置高压启动电路,小于50mW待机损耗(230VAC)
      *支持CCM和DCM两种工作模式
      *采用准谐振与多模式技术提高效率,满足6级能效标准
      *采用斜坡补偿技术,无次谐波振荡
      *电压输入范围±5%的CC/CV精度
      *原边反馈可省光耦和TL431
      *恒压、恒流、输出线补偿外部可调
      *无需额外补偿电容、无音频噪声智能保护功能
      *过温保护(OTP)
      *VDD欠压&过压保护(UVLO&OVP)
      *逐周期过流保护
      *CS开/短路保护(CSO/SP)
      *开环保护
      *AC电压欠压保护(BO)



      三 封装



      四 应用电路图
