具有功耗睡眠模式的两通道马达驱动芯片--PN7705

产品分类: 电机驱动芯片
    PN7705是一款具有功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车和功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性。芯片驱动级为HVCMOS结构,高侧导通电阻0.5ohm,低侧导通电阻0.3ohm。
    订购热线:400-788-7770
    内置LVIC、HVIC,具有欠压、过流保护智能功率模块--BIP60015G
    内置LVIC、HVIC,具有欠压、过流保护智能功率模块--BIP60015G
    BIP60015G是比亚迪设计开发的600V/15A小封装智能功率模块(IPM-Intelligent Power Module)。该产品有功耗小、封装小、抗干扰能力强等优点。与绝缘栅双极型晶体管(IGBT)相匹配,内部集成了自举二极管、欠压闭锁电路、过流保护电路和IGBT驱动电路,进一步丰富了模块功能,提高了系统的可靠性和稳定性。采用了分立的负端子,可使外围电路独立监测逆变器的每一相电流,使用更灵活。
    精度高PSR双绕组LED恒流驱动芯片--PN8347Q
    精度高PSR双绕组LED恒流驱动芯片--PN8347Q
    PN8347Q内置高精度的准谐振恒流控制器和功率MOSFET,用于高可靠、外围元器件较简的中小功率LED照明。该芯片搭建反激系统可省略光耦、TL431;采用的恒流控制专利技术可节省变压器辅助绕组,内置启动电路省去了外部的启动电阻。该芯片提供了较的自恢复保护功能,包含逐周期过流保护、开环保护、过温调节、Rcs开路保护和LED开/短路保护等。准谐振的控制技术、内置启动电路和芯片功耗有助于获取较高的工作效率。在恒流模式下,输出电流可通过CS脚的Rcs电阻进行调节。
    具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片--PN7707
    具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片--PN7707
    PN7707是一款具有低功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车、滑行和功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有抗干扰性。芯片驱动级为HVCMOS结构,高侧导通电阻0.3ohm,低侧导通电阻0.3ohm。

      概述

      PN7705是一款具有功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车和功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性。芯片驱动级为HVCMOS结构,高侧导通电阻0.6ohm,低侧导通电阻0.4ohm。(注:PN7705替代国际一线PIN TO PIN自主品牌。)



      特性

      ■ 宽电源电压范围:6V~28V

      ■ 低导通电阻(HS:0.6ohm;LS:0.4ohm)

      ■ 正转、反转、刹车和睡眠模式

      ■ 超低睡眠电流:IVCC<100nA(IN1=IN2=0V)

      ■ 驱动限流可通过ISET外接电阻编程(最大3A,最小1.5A),且无需使用功率电阻。

      ■ 输入管脚兼容5V和3.3V控制信号

      ■ 工作温度:-40~125°C

      ■ 异常保护反馈功能,异常保护包括:(1)电源欠压保护(2)内置过温保护(3)内置输出短路保护


      应用

      ■ 智能电表

      ■ 智能门锁

      ■ 家电

      ■ 摄像头

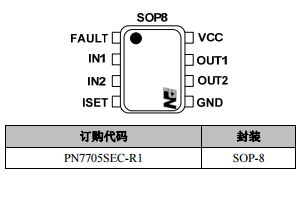

      封装

      应用电路图
