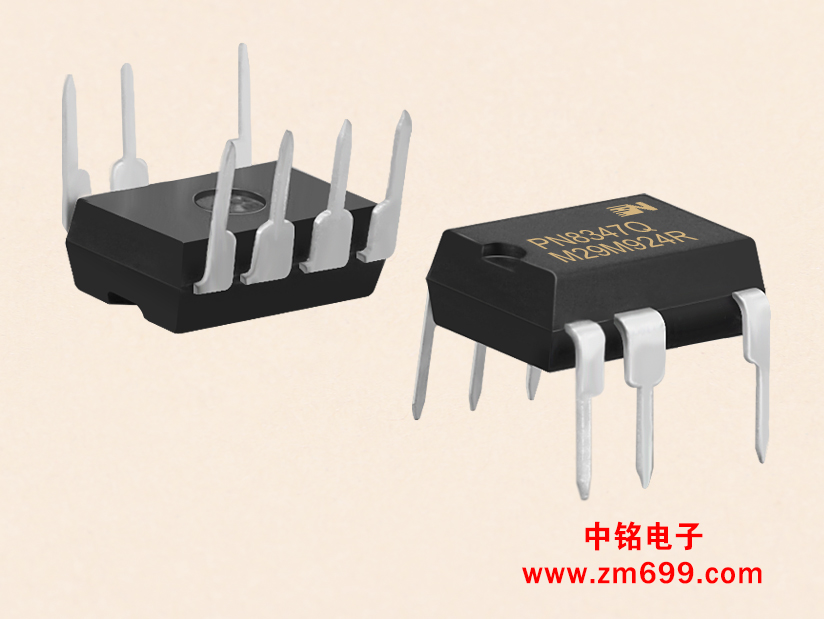

精度高PSR双绕组LED恒流驱动芯片--PN8347Q
一 概述
PN8347Q内置高精度的准谐振恒流控制器和功率MOSFET，用于高可靠、外围元器件较简的中小功率LED照明。该芯片搭建反激系统可省略光耦、TL431；采用的恒流控制专利技术可节省变压器辅助绕组，内置启动电路省去了外部的启动电阻。该芯片提供了的自恢复保护功能，包含逐周期过流保护、开环保护、过温调节、Rcs开路保护和LED开/短路保护等。准谐振的控制技术、内置启动电路和芯片功耗有助于获取较高的工作效率。在恒流模式下，输出电流可通过CS脚的Rcs电阻进行调节。
二 特性
■内置650V高雪崩能力的功率MOSFET
■准谐振工作
■原边反馈和调节技术可节省光耦和TL431
■内置启动无需外部启动电阻
■专利的可编程线电压补偿电路
■±3% LED恒流精度
■恒流输出值可调
■内置原边电感量补偿电路
■优异的保护功能
--过热温度调节(OTC)
--逐周期过流保护(OCP)
--LED开/短路保护
--CS电阻开路保护
三 应用
■LED球泡灯
■LED外置电源

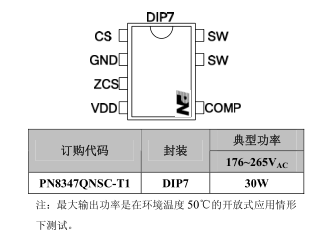

四 封装
五 应用电路图
.jpg){kind=small}
全国咨询热线：400-788-7770
销售部电话：0769-81150556
工程部电话：0769-85638990 手机：18923224605 叶小姐
邮箱：dgzm699@163.com QQ：1923681612 传真：0769-83351643
总部地址：东莞市大岭山镇矮岭冚村沿河东街8号
佛山办事处：佛山市顺德区容桂镇细滘德宝北路合安街19号
中铭官网：www.zm699.com
| * 联系人： | 请填写您的真实姓名 |
| * 手机号码： | 请填写您的联系电话 |
| 电子邮件： | |
| * 采购意向描述： | |
| 请填写采购的产品数量和产品描述，方便我们进行统一备货。 | |
| 验证码： |
|

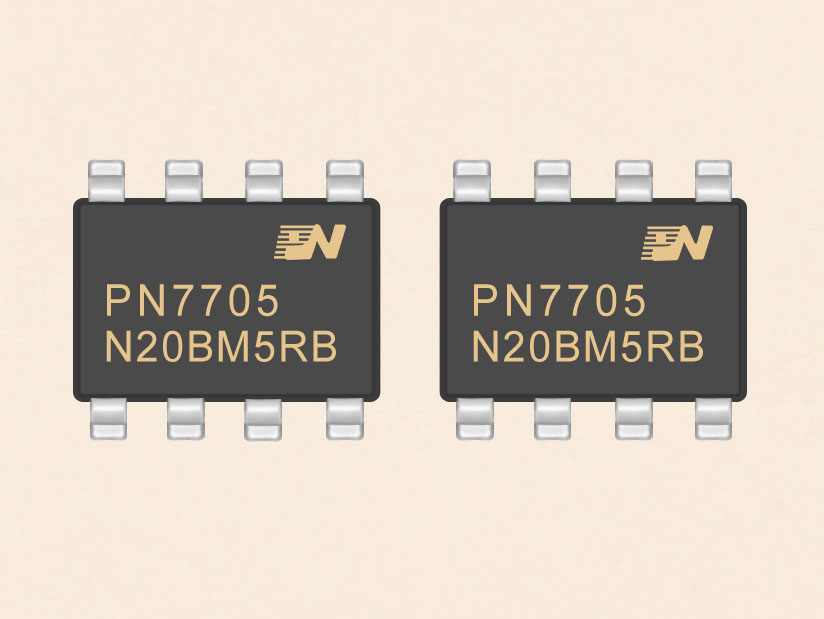

- 具有功耗睡眠模式的两通道马达驱动芯片--PN7705
