机顶盒电源IC内置MOS六级能效18W插件-PN8159

型号：PN8159

一、产品应用

二、概述

   PN8159内部集成了脉宽调制控制器和功率 MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供性能优异的智能化保护功能。通过 PWM、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现负载范围下的效率。良好的EMI表现由频率调制技术和SoftDriver技术充分保证。该芯片还内置智能高压启动模块，实现了50mW待机功耗。PN8159为需要待机功耗的高性价比反激式开关电源系统提供了一个实现平台，适合六级能效Lever6、Eur2.0、能源之星的应用。

三、特性

  内置650V高雪崩能力智能功率MOSFET

  兼具连续导通（CCM）和QR模式的多模式转换器

  Eco-mode（动态PFM）

  Burst-mode（25kHz间歇工作模式）

  EMI的频率调制技术

  空载待机功耗<50mW@230VAC

  软启动技术

  内置高压启动电路

  内置线电压补偿和斜坡补偿

  优异的保护功能

     过温保护(OTP)

     VDD的欠压及过压保护

     逐周期过流保护(OCP)

     输出开/短路保护

     DMG电阻开/短路保护(Latch模式)

     次级整流管短路保护

     过负载保护（OLP）

四、应用领域

    待机电源

    机顶盒电等外置电源

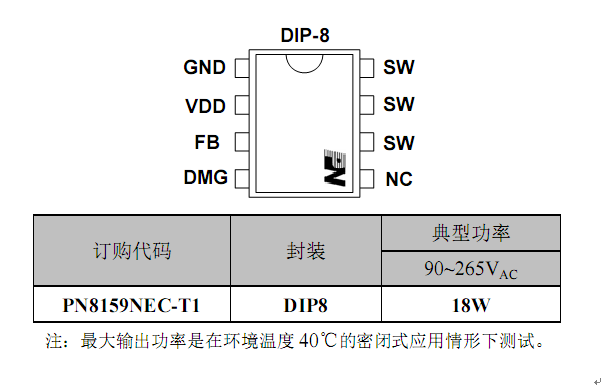

五、封装/订购信息

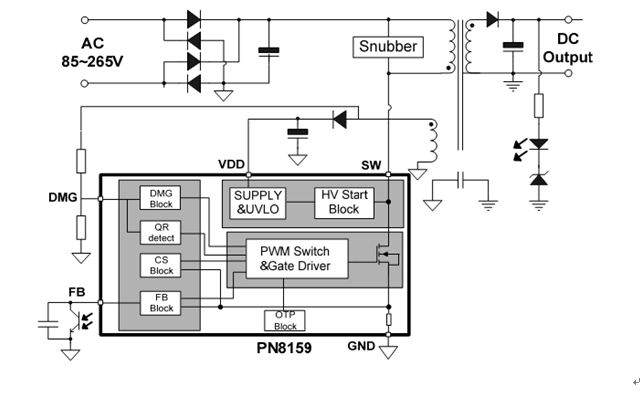

六、典型应用电路
