照明开关稳压电源ic中的电容作用

文章出处:责任编辑:作者:人气:-发表时间:2017-07-13 11:16:00【



不要轻视小小电容,他的作用很大,如果有什么地方用得不好,造成的损失也是非常大的,所以首先看开关稳压电源ic电容的作用。



1)滤波

  滤波是电容的作用中很重要的组成部分。几乎所有的开关稳压电源ic电路中都会用到。理论上来讲,电容越大,阻抗越小,通过的频率也越高。但实际上超过1uF的电容大部为电解电容,有很大电感成份,所以频率高后反而阻抗会增加。有时会造成有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的目的就是通高阻低,通高频阻低频。电容越大低频越容易通过,电容越大高频越能够通过。具体用在滤波中,大电容(1000uF)滤低频,小电容(20pF)滤高频。



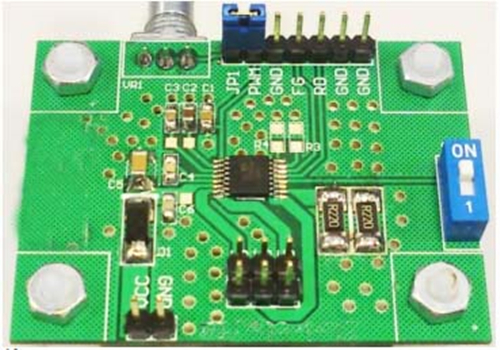

2)旁路

  旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放 电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大 电流毛刺时的电压降。



3)去藕

  去藕,又称解藕。从电路来说,总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上 升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对 于正常情况来说实际上就是一种噪声,会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防 途径。高频旁路电容一般比较小,根据谐振频率一般是0.1u0.01u等,而去耦合电容一般比较大,是10uF或者更大,依据电路中分布参数,以及驱动 电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。这应该是他们的本质区别。



4)储能

储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40450VDC、电容值在220150 000uF之间的铝电解电容器(EPCOS公司的 B43504B43505)是较为常用的。根据不同的电源要求,器件有时会采用串联、并联或其组合的形式, 对于功率级超过10KW的电源,通常采用体积较大的罐形螺旋端子电容器。
