高压力,高功率MOSFET--PN7106A/B
一 概述
The PN7106A/B is a high voltage, high speed power MOSFET and IGBT driver based on P_SUB P_EPI process. The floating channel driver can be used to drive two N-channel power MOSFET or IGBT in a half-bridge configuration (versionB) or any other high-side& low-side configuration (version A) which operates up to 600V. Logic inputs are compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications.
二 特性
Fully operational to +600V
3.3V logic compatible
dV/dt Immunity ±50V/nsec
Floating channel designed for bootstrap operation
Gate drive supply range from 10V to 20V
UVLO for both channels
Output Source / Sink Current Capability 400mA /900mA
Independent Logic Inputs to Accommodate All Topologies (Version A)
Cross Conduction Protection with 100 ns Internal
Fixed Dead Time (Version B)
-5V negative Vs ability
Matched propagation delay for both channels
三 应用
Small and medium- power motor driver
Power MOSFET or IGBT driver
Lighting ballast
Half−Bridge Power Converters

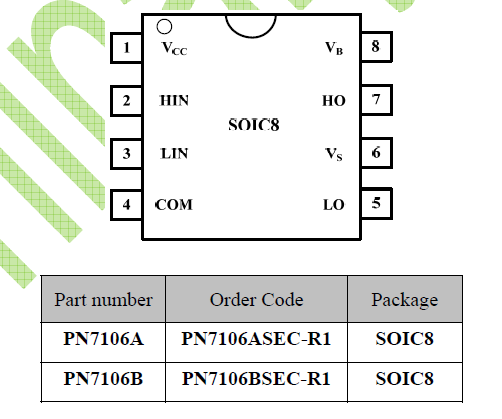

四 封装

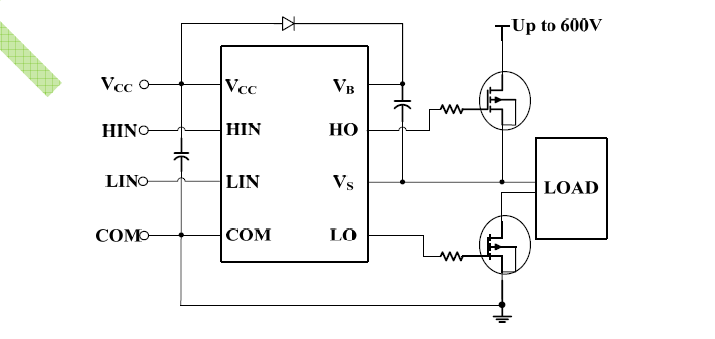

五 典型应用
.jpg){kind=small}
