非隔离辅助电源,低待机功耗效率高交直流转换芯片--GDMP18
一 概述
GDMP18芯片内部集成了脉宽调制控制器和高雪崩能力的功率MOSFET,适用于小功率非隔离开关电源。该芯片提供了智能化保护功能,包括过流保护,过压保护,欠压保护,过温保护;降频调制技术有助于EMI特性。该芯片还内置启动模块,保证系统能迅.速启动。应用系统的外围元件更加简洁。
二 特性
适用于18V输出非隔离应用
■满足85~265V宽AC输入工作电压
■改.善EMI的降频调制技术
■内置启动电路
半封闭式稳态输出功率>9W@230VAC
■优.异的负载调整率和工作效率
■较全的保护功能
过流保护(OCP)
过温保护(OTP)
过压保护(OVP)
三 应用
*非隔离辅助电源

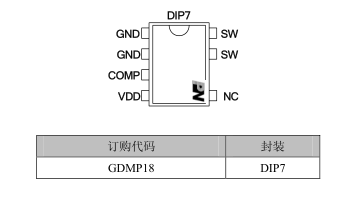

四 封装

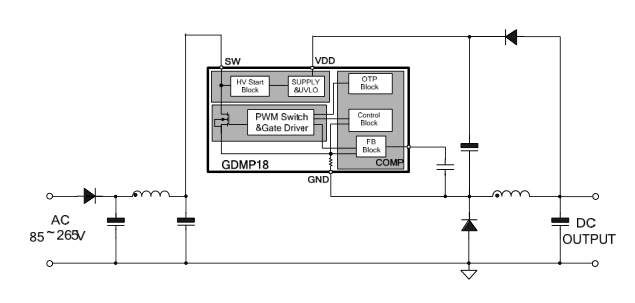

五 应用电路图
