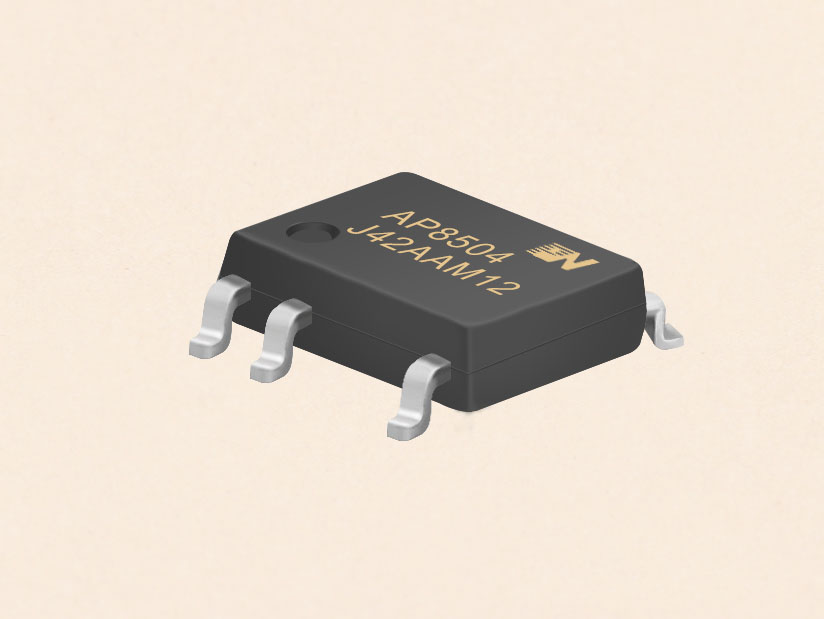

同步整流架构固定5V输出的非隔离交直流转换芯片--AP8504

产品分类：非隔离开关电源芯片

AP8504基于高ya同步整流架构，集成PFM控制器以及650V高可靠性MOSFET，用于外围元器件的小功率非隔离开关电源。AP8504内置650V高ya启动，实现系统迅速启动、低待机功能。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8504具有EMI特性。

订购热线：400-788-7770

跟此产品相关的产品

: 外围元器件精简,非隔离交直流转换芯片--PN8043; PN8043集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外围元器件较简的小功率非隔离开关电源。PN8043内置高压启动模块，实现系统启动、待机功能。该芯片提供保护功能，包括过载保护，欠压保护，过温保护。另外PN8043的降频调制技术有助于EMI特性。(注：可替代进口品牌OB,替代型号：OB2228,封装：SOP,替换说明：兼容，不改PCB,不改外围参数，稳态18V 450mA@220V)

: 自供电模块,内置800V高压启动交直流转换芯片--PN8177; PN8177集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。PN8177内置800V高压启动与自供电模块，实现系统启动、待机、自供电功能。该芯片提供了智能化保护功能，包括过流保护，过载保护，欠压保护，过温保护。另外PN8177的降频调制技术有助于EMI特性。

: 完整的智能化保护功能的交直流转换芯片--AP8507; AP8507基于高压同步整流架构，集成PFM控制器以及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。AP8507内置500V高压启动，实现系统快速启动、待机功能。该芯片提供了智能化保护功能，包括过载保护，欠压保护，过温保护。另外AP8507具有优异的EMI特性。

产品详情规格书下载

同步整流架构固定5V输出的非隔离交直流转换芯片--AP8504

注：AP8504/05系列可替换昂宝OB2222

一概述

AP8504基于高ya同步整流架构，集成PFM控制器以及650V高可靠性MOSFET，用于外围元器件的小功率非隔离开关电源。AP8504内置650V启动，实现系统迅速启动、低待机功能。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8504具有EMI特性。（注：AP8504/05系列可替换昂宝OB2222）

二特性

* 内置650V高可靠性MOSFET

* 先进的高压同步整流架构

* 内置高压启动

* 适用于Buck、Buck-Boost架构

* 输出电压固定为5V

* 半封闭式稳态输出电流能力80mA@230VAC

* 改善EMI的降频调制技术

* 负载调整率和工作效率

* 全面的保护功能

* 过流保护（OCP）

* 欠压保护（UVLO）

* 过温保护（OTP）

三应用

* 非隔离辅助电源

* 家电

* 智能家居

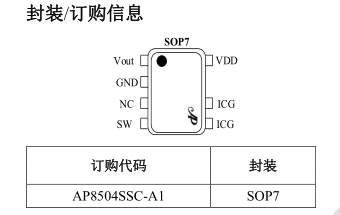

四封装

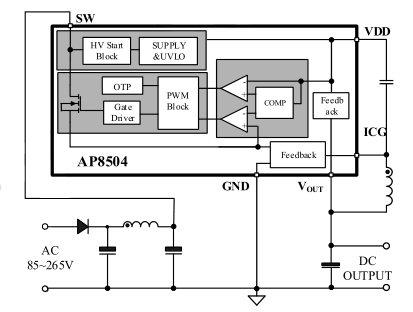

五应用电路图
