用于大功率电源,X电容放电芯片--PN8200（可替代CAP200DG）

一 概述

PN8200是一款具有两个端子的X电容放电用芯片，其待机损耗低同时能够满足电源系统的安规标准。PN8200内置了两个高压VDMOS开关，可有效的保护芯片避免雷击或浪涌的应力。芯片通过两个放电电阻接入到开关电源的交流输入端，当AC电压接入时，会有较低的电流流进芯片，芯片的待机损耗功率在5mW以内，当AC电压断电后，可通过放电电阻对X电容放电。放电电阻和X电容可灵活选择以优化系统的EMI性能。（注：1.可替代进口品牌PI,产品型号：CAP200DG,封装：SOP,替换说明：兼容，不改PCB,不改外围参数，放电芯片，耐压1000V; 2.可替代进口品牌PI,产品型号：SC1143DG,封装：SOP,替换说明：兼容，不改PCB,不改外围参数，放电芯片，0.1uF-6.8uF.)

二 特性

内置1000V高雪崩能力的VDMOS
无外部GND引脚，抗干扰能力强
AC电压接入后阻止X电容放电
AC电压断电后通过放电电阻对X电容放电
X电容容值灵活调节，优化EMI设计
芯片自偏置，无需外部偏置
两端子结构，满足安规标准
内部限制放电电流
通过IEC 62386-I:2014认证。

三 应用

要求低空载损耗或低待机损耗的转换器
要求满足EuP Lot 6标准的电器
白色家电

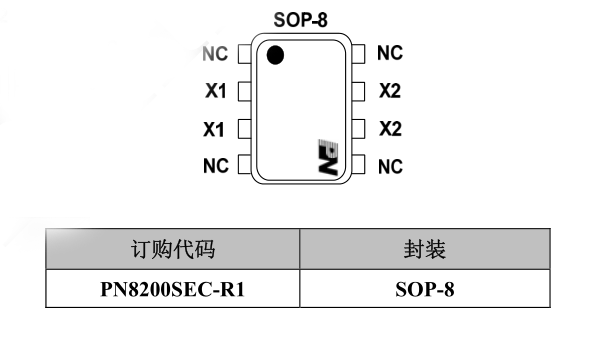

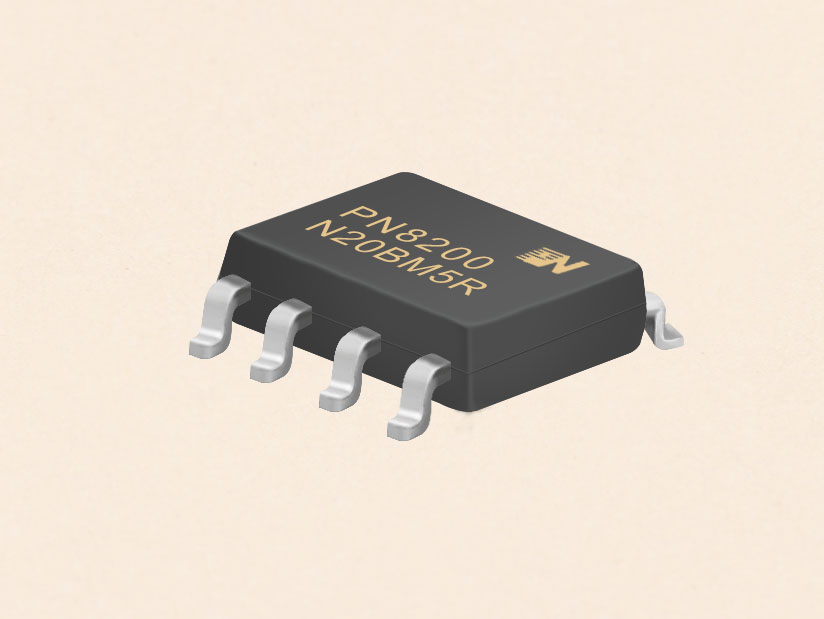

四 封装

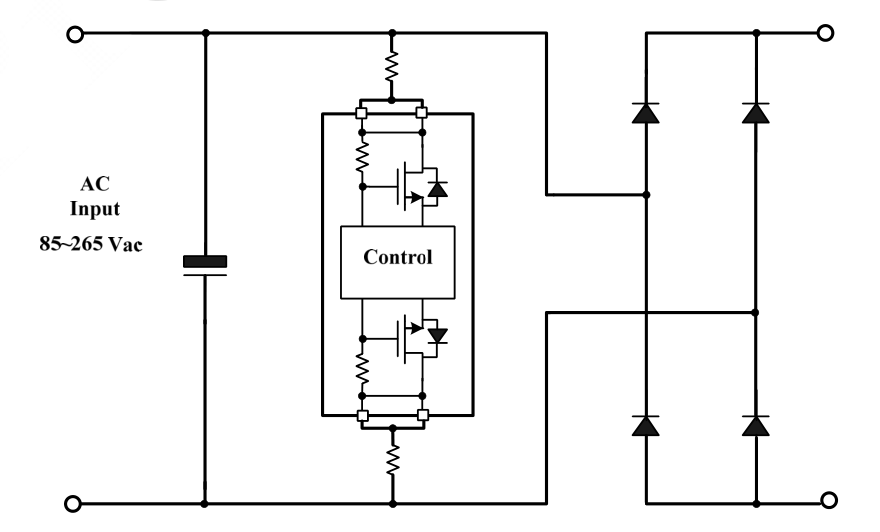

五 应用电路图
