原边反馈6级能效充电器驱动芯片

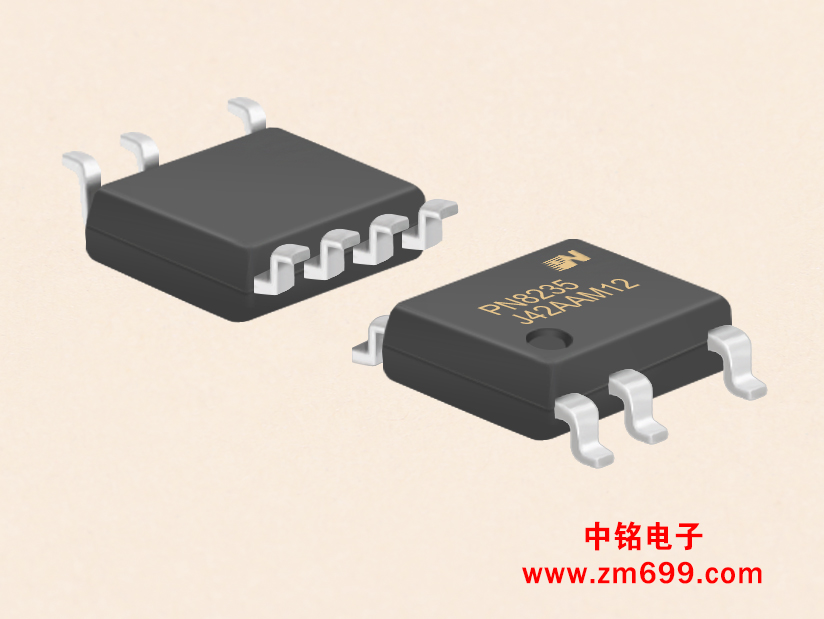

型号:PN8235
一、概述
PN8235集成待机功耗准谐振原边控制器及750V智能高压启动模块,外驱功率DMOS,外表Rg可调。PN8235用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8235为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用准谐振于多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率,在恒流模式,输出电流和功率可通过CD脚的电阻进行调节,该芯片提供的智能保护功能,包含逐期过流保护、过压保护、过环保护、过温保护、输出短路保护和CS开/短路保护等。
二、特性
内置高压启动电路,小于50mW空载耗损(230VAC)
采用准谐振与多模式技术提高效率,满足6级能效标准
外驱功率DMOS,外表Rg可调
全电压输入范围±5﹪的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
无音频噪音
智能保护功能
过温保护(OTP)
VDD的欠压及过压保护(CVLO﹠OVP)
逐周期过流保护(OCP)
CS开/短路保护(CS/SP)
开压保护(OLP)
三、应用领域
多口USB插排
电池充电器
LED驱动器

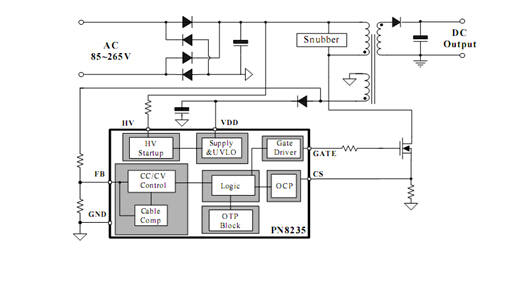

四、典型应用
