芯朋微单通道、高速、低侧栅极驱动芯片PN7001L兼容IR44273

一、概述

PN7001L是一款单通道、高速低侧栅极驱动芯片，该芯片可以作为功率MOSFET和IGBT的驱动开关。PN7001L的输出可以提供3.5A拉/灌电流的峰值电流脉冲，且输入信号到输出信号传播延时典型值为2Ons。该芯片的IN+输入管脚兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻1.4ohm，低侧导通电阻0.8ohm。

二、产品特性

宽电源电压范围：11V~25V
3.5A峰值拉电流和灌电流
输入管脚兼容5V和3.3V控制信号
快速传播延时（典型值20ns）
快速上升和下降时间（典型值5ns）
当输入管脚悬空时，输出保持为低电平

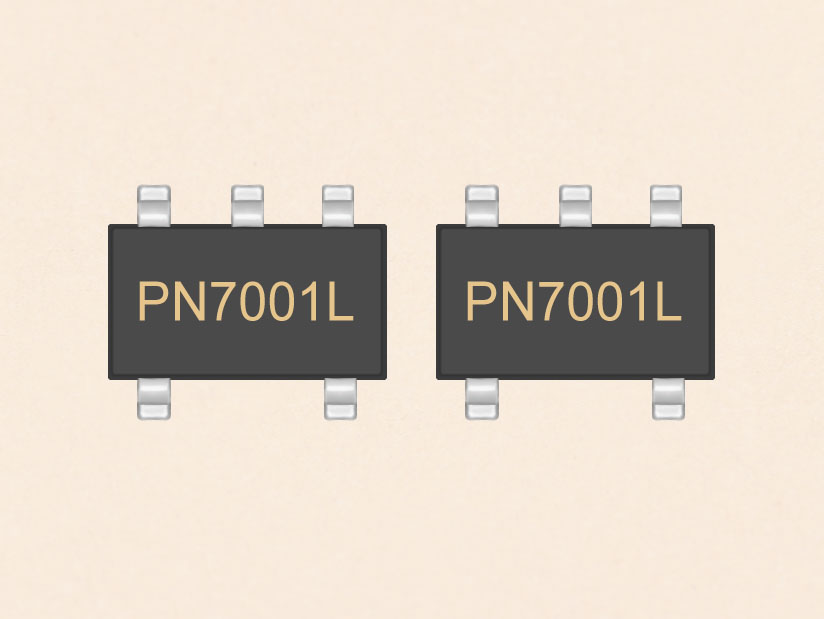

采用SOT23-5L封装

三、产品应用

开关模式电源
直流变换器
电机控制
功率MOSFET和IGBT栅极驱动器

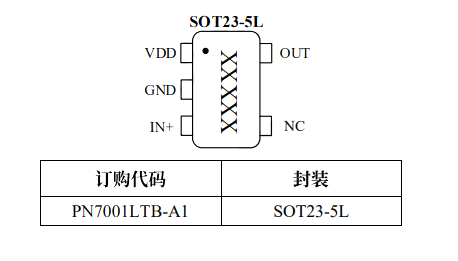

四、封装/订购信息

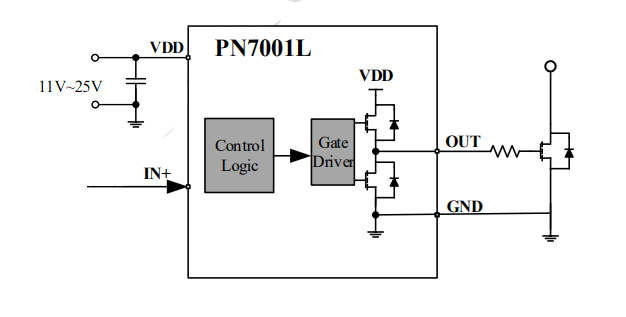

五、典型应用电路

PN7001L是一款性能强劲且设计紧凑的低侧栅极驱动芯片，其高达3.5A的峰值驱动电流和SOT-23-5L的小型封装，使其成为开关电源和电机控制等领域的理想选择。也可以兼容UCC27517和IR44273
