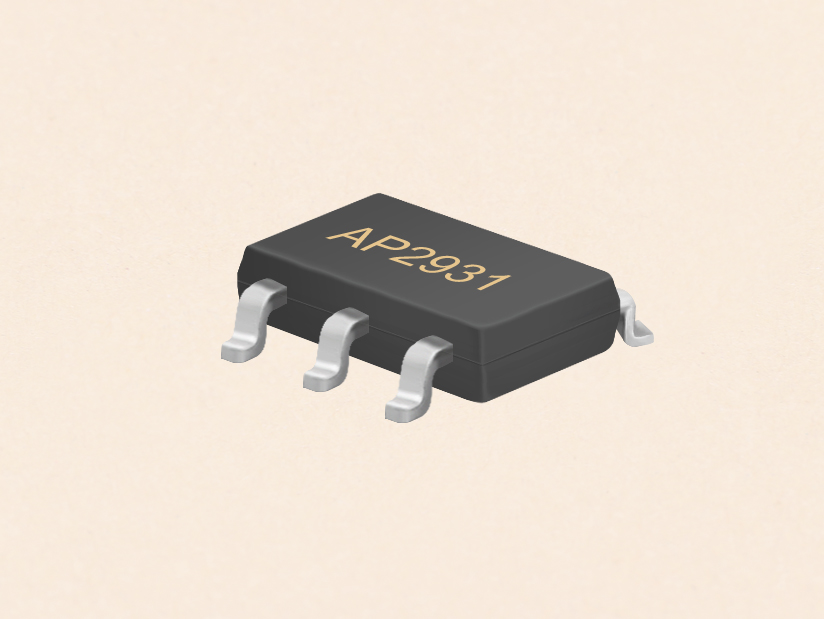

芯朋微（Chipown）固定5V输出、高效率同步降压DC-DC芯片
产品分类： 芯朋微开关电源芯片
AP2931是一款高效率同步降压稳压器，在7V～40V宽输入范围内可提供0.7A输出电流。AP2931的输出电压为固定5V，开关频率为230kHz。AP2931内部集成了低导通电阻的主功率管和同
步功率管，既降低了导通阻抗又省掉了外部肖特基二极管。此外，内置补偿架构不需要使用外置RC补偿电路，固定输出方式无需外部分压电阻，进一步减少了外围元器件的使用。所以
AP2931非常适合于精简外围元件、单层PCB布局需求的应用。特别设计的EMI优化电路架构非常适合有安规认证的应用场合。完整的保护特性包括过流保护，过温保护，短路保护以及欠压锁定保护等。AP2931采用SOT23-6L封装，可节约布局空间。
订购热线：18929103949
芯朋微（Chipown）固定5V输出、高效率同步降压DC-DC芯片
一、概述
AP2931是一款高效率同步降压稳压器，在7V～40V宽输入范围内可提供0.7A输出电流。AP2931的输出电压为固定5V，开关频率为230kHz。AP2931内部集成了低导通电阻的主功率管和同
步功率管，既降低了导通阻抗又省掉了外部肖特基二极管。此外，内置补偿架构不需要使用外置RC补偿电路，固定输出方式无需外部分压电阻，进一步减少了外围元器件的使用。所以
AP2931非常适合于精简外围元件、单层PCB布局需求的应用。特别设计的EMI优化电路架构非常适合有安规认证的应用场合。完整的保护特性包括过流保护，过温保护，短路保护以及欠压锁定保护等。AP2931采用SOT23-6L封装，可节约布局空间。
步功率管，既降低了导通阻抗又省掉了外部肖特基二极管。此外，内置补偿架构不需要使用外置RC补偿电路，固定输出方式无需外部分压电阻，进一步减少了外围元器件的使用。所以
AP2931非常适合于精简外围元件、单层PCB布局需求的应用。特别设计的EMI优化电路架构非常适合有安规认证的应用场合。完整的保护特性包括过流保护，过温保护，短路保护以及欠压锁定保护等。AP2931采用SOT23-6L封装，可节约布局空间。
二、特性
宽输入电压范围7V～40V
最大0.7A持续输出电流，1A峰值电流输出
高达92%效率
230kHz开关频率
特别设计的EMI优化电路架构
内置软启动电路
内置补偿电路
可实现单层PCB布局
输入欠压锁定
逐周期电流限制
输出短路保护
热关断
SOT23-6L封装
三、应用
MCU控制系统和I/O电源
机顶盒
平板电视机和显示器
工业分布式电源
便携仪器

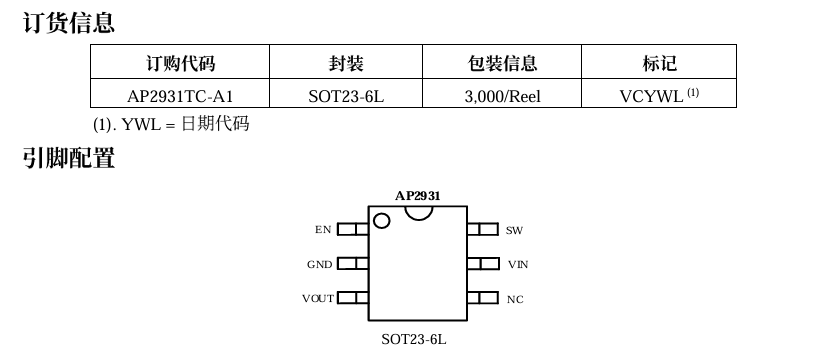

四、订购信息与引脚配置

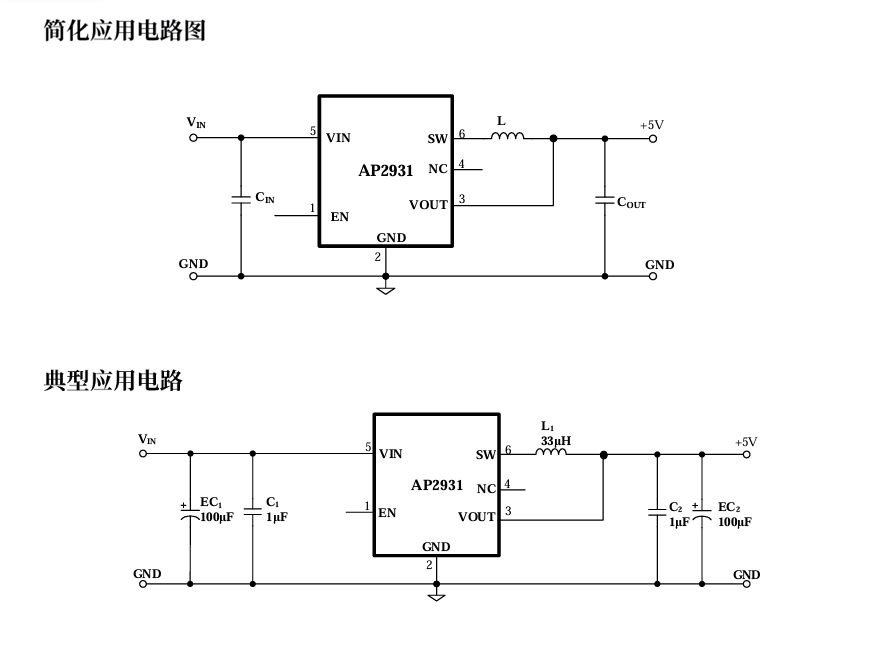

五、应用电路
.jpg)
.jpg){kind=small}
