外围元器件精简的充电器、适配器和内置电源的芯片--PN8395H

产品分类: 隔离式原边反馈芯片
    PN8395H集成超低待机功耗准谐振原边控制器及800V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8395H为原边反馈工作模式,可省略光耦和TL431,支持CCM和DCM两种工作模式。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用准谐振、多模式技术与PWM频率切换技术共同提高效率并消除音频噪声,使得系统满足6级能效标准,频率抖动技术可实现较好的EMI特性;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
    订购热线:400-788-7770
    采用多模式技术提高效率,隔离式原边反馈转换器--PN6780H
    采用多模式技术提高效率,隔离式原边反馈转换器--PN6780H
    PN6780H集成超低待机功耗原边控制器及750V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6780H为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
    适用于小家电,高性能外围元器件精简的充电器电源芯片--PN6770H
    适用于小家电,高性能外围元器件精简的充电器电源芯片--PN6770H
    PN6770H集成超低待机功耗原边控制器及750V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6770H为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足 6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
    用于高性能、外围元器件精简的充电器、适配器和内置电源转换器--PN6775
    用于高性能、外围元器件精简的充电器、适配器和内置电源转换器--PN6775
    PN6775集成超低待机功耗原边控制器及高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6775为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

           外围元器件精简的充电器、适配器和内置电源的芯片--PN8395H



      一 概述

      PN8395H集成超低待机功耗准谐振原边控制器及800V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8395H为原边反馈工作模式,可省略光耦和TL431,支持CCM和DCM两种工作模式。内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用准谐振、多模式技术与PWM频率切换技术共同提高效率并消除音频噪声,使得系统满足6级能效标准,频率抖动技术可实现较好的EMI特性;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。



      二 特性

      内置800V高雪崩能力智能功率MOSFET
      内置高压启动电路,小于50mW空载损耗(230VAC)
      支持CCM和DCM两种工作模式
      采用准谐振与多模式技术提高效率,满足6级能效标准
      全电压输入范围±5%的CC/CV精度
      原边反馈可省光耦和TL431
      恒压、恒流、输出线补偿外部可调
      无需额外补偿电容、无音频噪声
      智能保护功能
      *过温保护(OTP)
      *VDD欠压&过压保护(UVLO&OVP)
      *逐周期过流保护(OCP)
      *CS开/短路保护(CSO/SP)
      *开环保护(OLP)





      三 应用

      开关电源适配器
      机顶盒等外置电源



      四 封装

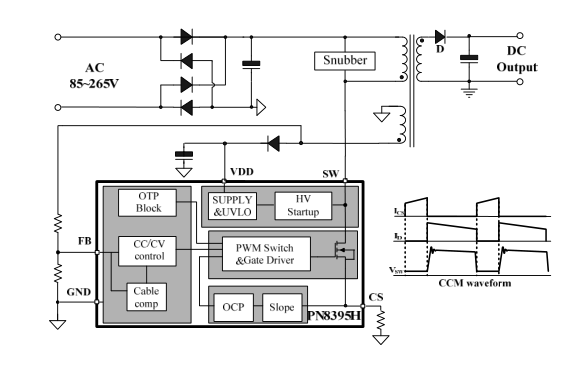

      五 应用电路图
