内置智能高压启动模块交直流转换芯片--PN6649H
一 概述
PN6649H内部集成了脉宽调制控制器和功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了性能优异的智能化保护功能，包括周期式过流保护（外部可调）、过载保护、过压保护、CS短路保护、软启动功能。通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了的待机功耗、电压范围下的效率。良好的EMI表现由频率调制技术和Soft Driver技术充分保证。该芯片还内置智能高压启动模块。PN6649H为需要待机功耗的高性价比反激式开关电源系统提供了一个的实现平台，非常适合六级能效标准、Eur2.0、能源之星的应用。
二 特性
*内置800V高雪崩能力的功率MOSFET
*Hi-mode（60kHz PWM）
*Eco-mode（动态PFM）
*Burst-mode（25kHz间歇工作模式）
*EMI的频率调制技术
*空载待机功耗<75mW@230VAC
*软启动技术
*内置启动电路
*内置线电压补偿和斜坡补偿
*输出功率30W@90~265VAC开放式
*优异全面的保护功能
--过温保护（OTP）
--过载保护（OLP）
--外部电阻可调式周期过流保护（OCP）
--过压保护（OVP）
--CS短路保护
三 应用
*家电主控电源

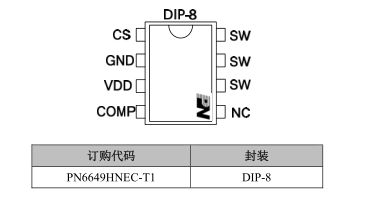

四 封装

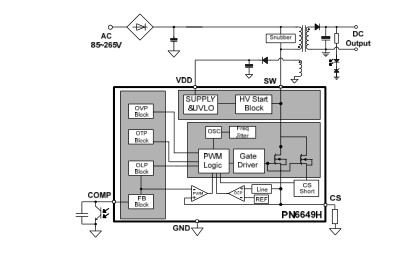

五 应用电路图
.jpg){kind=small}
