绿色模式PWM反激（SSR）控制器--CL1820

一 概述

 CL1820是一款高集成度的PWM反激控制器，它提供了几个功能来、EMI改进方案，并内置保护功能。轻载时，低启动电流和绿色模式功能提供了逐渐降频的模式。空载时，它还内置突发模式和几个参数，以关闭PWM输出，限度地减少外部功率管的开关损耗。CL1820 还内置了电流检测和反馈回路的前沿消隐（LEB），以屏蔽输入信号的尖峰噪声。内置的斜坡补偿使系统在通用输入电压范围内提供稳定的功率限制。锯齿波频率功能用于EMI改进解决方案。CL1820 还提供OLP（过负载保护），VDD OVP（过压保护），输出OVP/UVP等各种保护功能，以防止电路在异常状态下损坏。

二 特性

◆具有出色ESD保护的高压CMOS工艺

◆外置输出OVP/UVP功能（RTL脚）

◆输出高低压OCP平衡可调功能（RTL脚）

◆10ms软启动

◆低启动电流（<6uA）

◆轻负载时0.5mA超低工作电流

◆自适应频率调整和斜率补偿@固定频率CCM模式

◆内置斜率和负载调节补偿

◆逐周期电流限制的电流模式控制

◆CS引脚上的LEB（前沿消隐）

◆欠压锁定（UVLO）

◆VDD OVP（过压保护）

◆过载保护功能（OLP）

◆光电耦合器短路保护

◆反馈开路保护

三 应用

◆AC/DC适配器和电池充电器

◆ATX待机电源

◆开放式开关电源和CD(R)

◆机顶盒(STB)替代384X

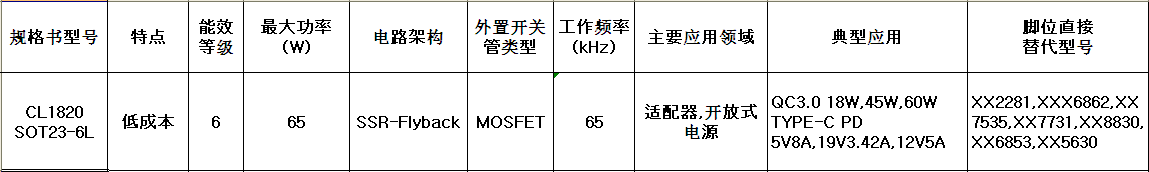

四 封装

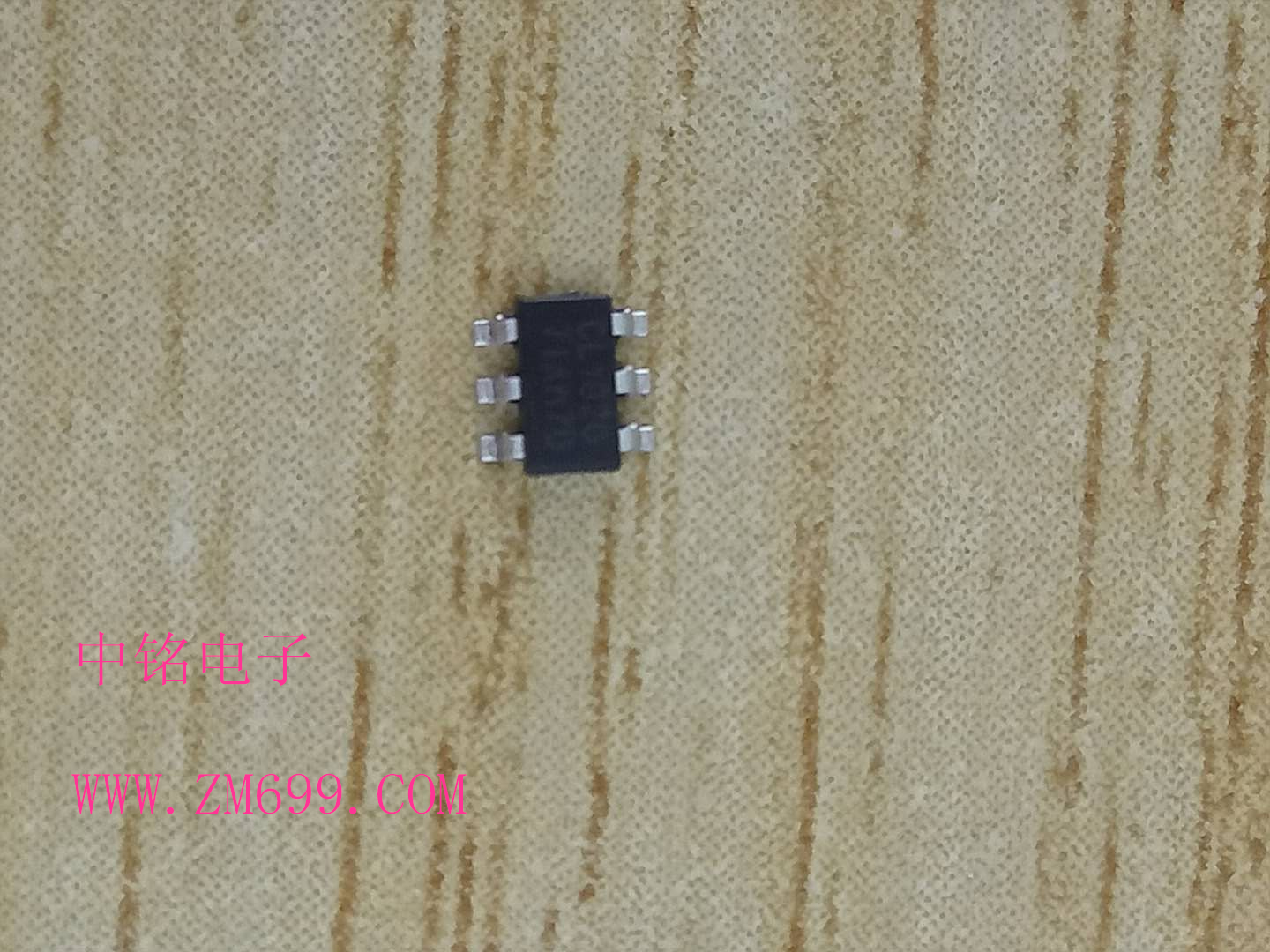

CL1820 采用SOT-23-6L 封装

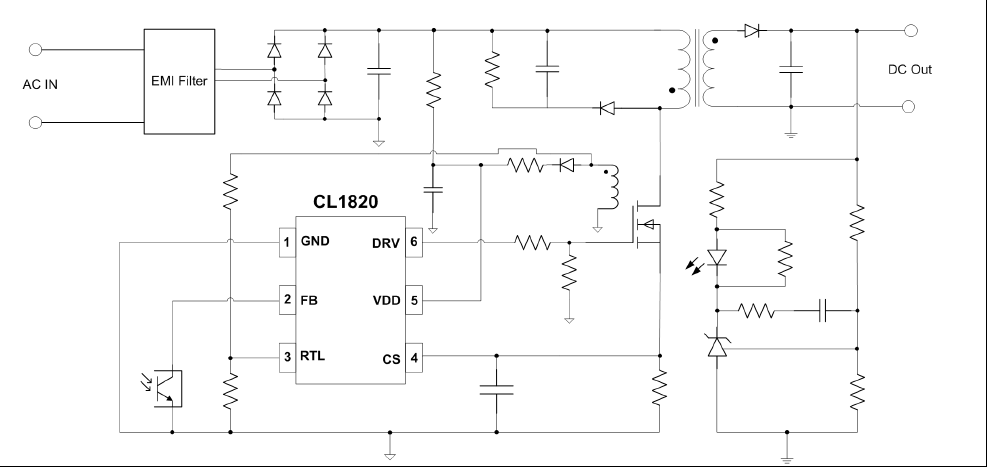

五 典型应用
