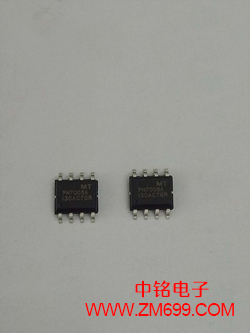

高、低驱动程序电源芯片--PN7006A/B
一 概述
The PN7006 is a high voltage, high speed power MOSFET and IGBT driver based on P_SUB P_EPI process. The floating
channel driver can be used to drive two N-channel power MOSFET or IGBT independently which operates up to 120 V.
Logic inputs are compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output drivers feature a high
pulse current buffer stage designed for minimum driver cross -conduction. Propagation delays are matched to simplify use
in high frequency applications. It has two versions PN7006A&PN7006B.
二 特性
* Fully operational to+120V
* 3.3V logic compatible
* Floating channel designed for bootstrap operation
* Gate drive supply range from 10V to 20V
* Output Source / Sink Current Capability 450mA/900mA
* Independent Logic Inputs to Accommodate All Topologies
* -5V negative Vs ability
* Matched propagation delay for both channels
三 应用
* Small and medium- power motor driver
* Power MOSFET or IGBT driver

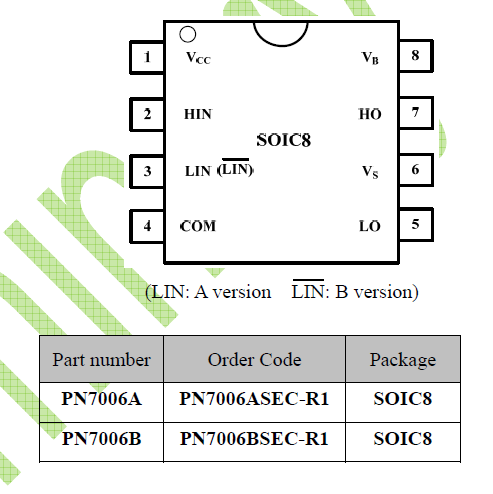

四 封装

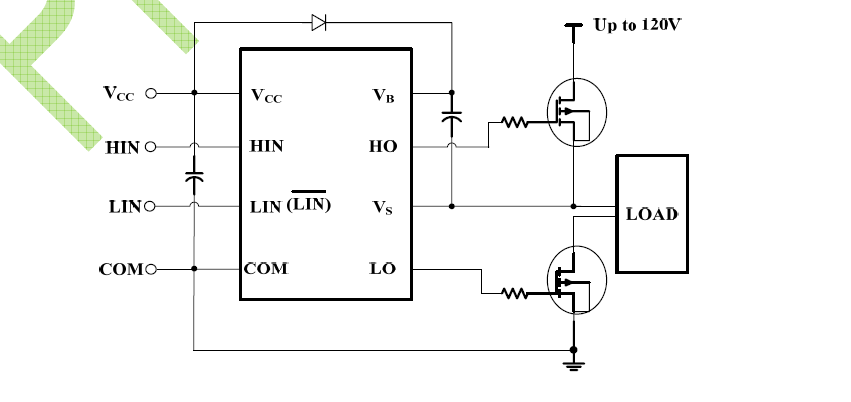

五 典型应用
.jpg){kind=small}
