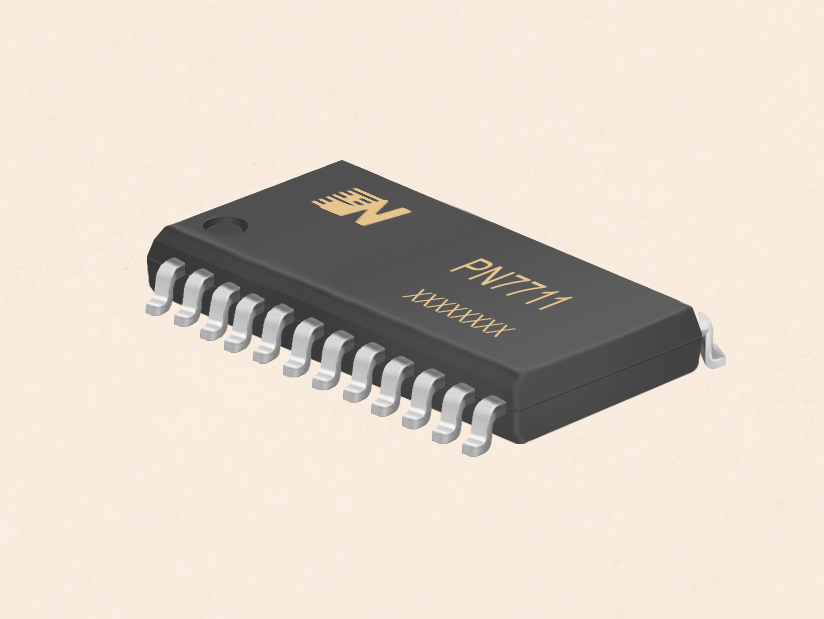

芯朋微四通道低侧驱动步进电机PN7711可替代LB1205M

一、概述

PN7711是一款具有四通道的低侧驱动器，其内部低侧集成了四个具有保护功能的NMOSFET，高侧集成了四个功率二极管，可以为感性负载提供续流回路。每一输出通道，单独输出时可提供1.5A持续输出电流；同时输出时可提供800mA的持续工作电流。该芯片输出由简单的并行输入接口控制，内部集成了过温保护、输出短路保护等保护电路。

二、产品特性

宽电源电压范围
VCC: 3V~24V;VDD: 3V~5.5V
输入管脚兼容5V和3.3V控制信号
集成低侧功率管（0.450）
单通道连续驱动电流1.5A，四通道全开时
连续驱动电流0.8A
SSOP24L封装，散热性能好
异常保护包括：
.内置过温保护
内置输出短路保护

三、应用

继电器驱动器
单极步进电机驱动器
螺线管驱动器
常见低侧开关应用

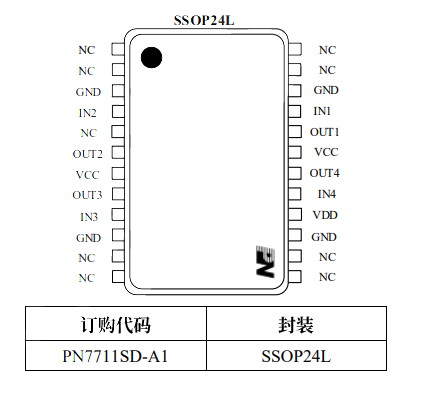

四、封装/订购信息

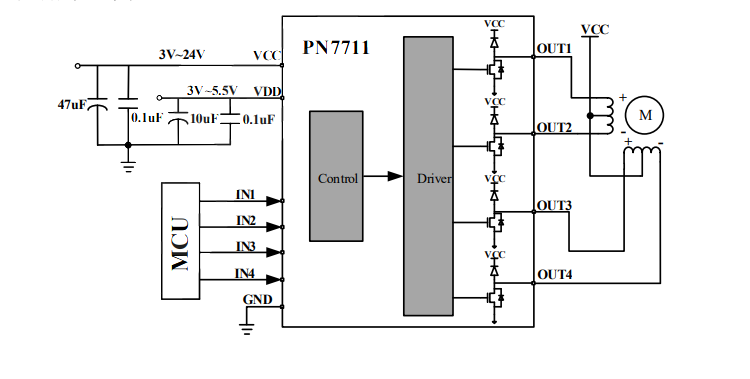

五、典型应用

PN7711是芯朋微为单极性步进电机应用设计的一款经济可靠的驱动芯片，凭借其3-24V的宽电压范围和1.5A的驱动能力，简化了电路设计。
