芯朋微授权代理商DC-DC同步升压转换芯片-AP2000
一、概述

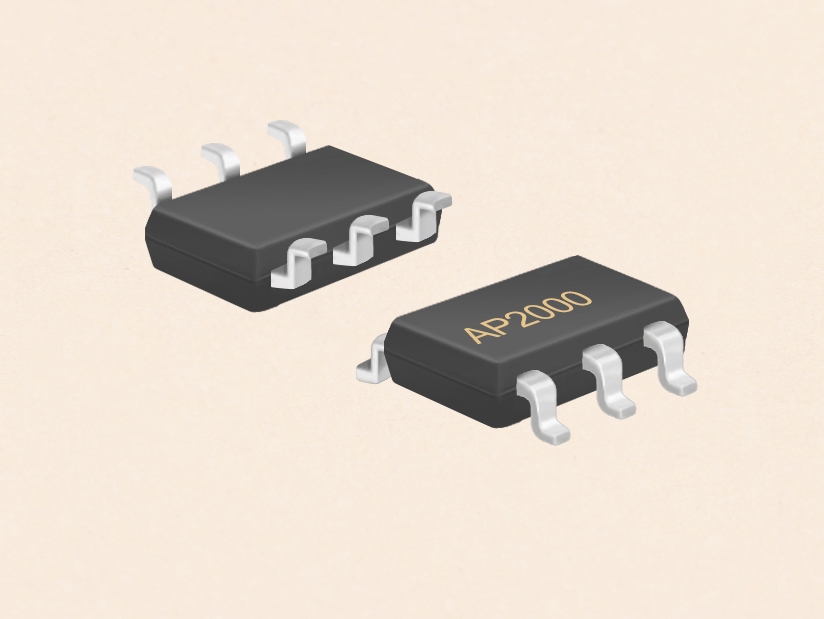

AP2000是一款1.2MHz固定开关频率，效率高，同步升压转换器。能够用于单节干电池产生3.3V电压并提供100mA 以上的驱动能力。AP2000内部集成了NMOS主开关管和PMOS的同步整流管，1.2MHz的开关频率可以使用小型化的电感和陶瓷电容，减小了整体应用方案尺寸。电流模式PWM方式的内部补偿，减少了外围元件，提高了瞬态响应能力。内部振铃抑制电路减少了开关端EMI辐射。当关断电路时，AP2000自身消耗电流低于1uA。AP2000采用6引脚的扁平SOT-23封装。可提供固定输出电压版本和可调输出电压版本。
二、应用
* 手机及智能电话
* 微处理器和DSP内核电源
* 无线和DSL调制解调器
* MP3播放器
* 数码相机和摄像机
* 便携式设备
三、特性
* 效率高：达92%
* 1.2MHz固定开关频率
* AA电池可输出：3.3V&Iout=100mA
* 锂电池可输出：5.0V&Iout=500mA
* 低启动电压：0.85V
* 内置开关管和整流管，无需肖特基管
* 输出电压：2.5V～5.0V
* 抗振铃减少EMI
* 停机电流：小于1μA
* 微型化外围元件
* 节约空间的SOT-23-6L封装
四、封装
.JPG)
五、应用电路图
.JPG)
