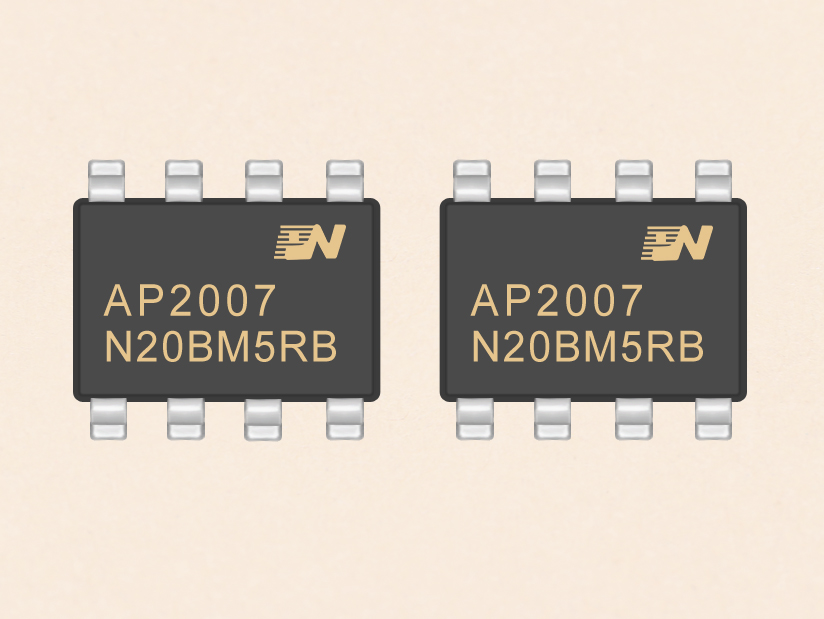

芯朋微授权代理商DC-DC同步整流升压转换芯片-AP2007
一 概述
AP2007是一款紧凑型，效率高同步升压转换器，内置功率MOSFET,在关闭输出时实现真正关断功能。AP2007静态电流仅为70uA(典型值)，空载或轻载时，AP2007为节能的PFM工作模式。当负载大于150mA时，采用500KHz固定频率PWM工作模式。内部补偿的电流控制模式实现快速瞬态响应。AP2007包括单周期内的限流的过热保护电路。AP2007适用于ipad,智能手机的便携式设备。AP2007采用SOP8-EP封装。工作温度范围为45度~+85度。
二 应用
移动电源
锂电供电USB集线器
便携WIFI路由器
Ipad，智能手机和便携式手持设备
三 特性
效率高达93% （Vin=3.6V,Vout=5V,lout=2A）
静态电流低至70μA
保证2A输出电流 (Vin=3.3V,Vout=5V)
500KHz PWM 开关频率
内置同步功率MOSFET
无需肖特基二极管
输出电压可调
输出关闭时真正关断功能
内置补偿的电流工作模式实现出色的线性度和负载响应
过流/短路保护
关断电流<1μA
热关断
SOP8/PP封装
四 封装
五 应用电路图
.jpg){kind=small}
