芯朋微pwm电源管理芯片-AP8262V应用DC-DC开关电源
产品分类： 隔离式次级反馈芯片
AP8262C是一款高性能电流模式PWM开关电源控制器，适用于固定频率电流模式控制架构的离线开关电源和DC-DC开关电源应用。芯片内部电路集成了基准电压源、频率外部设
置的振荡器、高增益的误差放大器、用于提供逐周期电流限制的PWM比较器、大电流图腾柱式输出驱动，以及芯片的输入电压和参考电压的锁存逻辑。AP8262C启动电流低于0.1mA，静态工作电流低于3mA。工作频率可达500kHz。内置VDD箝位电路，同时芯片集成逐周期过流保护、和欠压锁定保护。
订购热线：18929103949
芯朋微pwm电源管理芯片-AP8262V应用DC-DC开关电源
一、概述
AP8262C是一款高性能电流模式PWM开关电源控制器，适用于固定频率电流模式控制架构的离线开关电源和DC-DC开关电源应用。芯片内部电路集成了基准电压源、频率外部设
置的振荡器、高增益的误差放大器、用于提供逐周期电流限制的PWM比较器、大电流图腾柱式输出驱动，以及芯片的输入电压和参考电压的锁存逻辑。AP8262C启动电流低于0.1mA，静态工作电流低于3mA。工作频率可达500kHz。内置VDD箝位电路，同时芯片集成逐周期过流保护、和欠压锁定保护。
置的振荡器、高增益的误差放大器、用于提供逐周期电流限制的PWM比较器、大电流图腾柱式输出驱动，以及芯片的输入电压和参考电压的锁存逻辑。AP8262C启动电流低于0.1mA，静态工作电流低于3mA。工作频率可达500kHz。内置VDD箝位电路，同时芯片集成逐周期过流保护、和欠压锁定保护。
二、特性
较低的启动电流（<0.1mA）
频率可调整至500kHz
提供±1A的输出驱动能力
内置5V基准电压源
内置低输出阻抗、高增益误差放大器
外部可调过流保护（OCP)
VDD欠压保护(UVLO)
VDD箝位电路
频率可调整至500kHz
提供±1A的输出驱动能力
内置5V基准电压源
内置低输出阻抗、高增益误差放大器
外部可调过流保护（OCP)
VDD欠压保护(UVLO)
VDD箝位电路
三、应用领域
离线开关电源
DC-DC开关电源

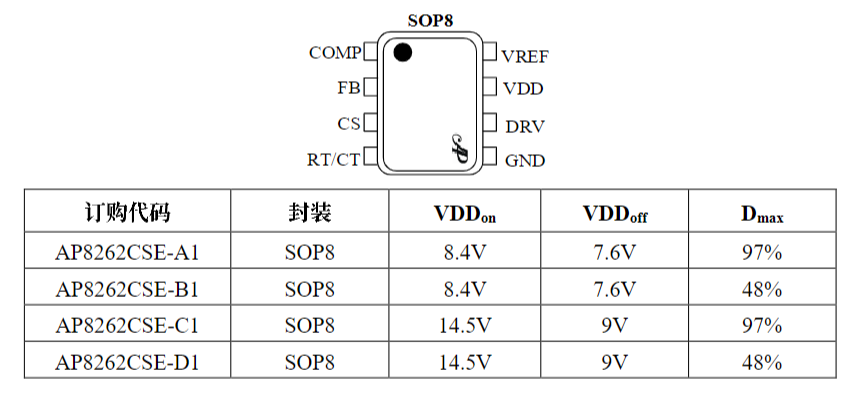

四、封装/订购信息

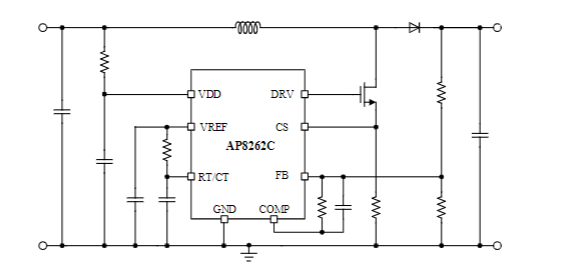

五、典型应用
部分可与其他品牌做替代料
| 规格型号 | 可替代 |
| AP8262CSE-A1 | UC38C43 |
| AP8262CSE-B1 | UC38C45 |
| AP8262CSE-C1 | UC38C42 |
| AP8262CSE-D1 | UC38C44 |
