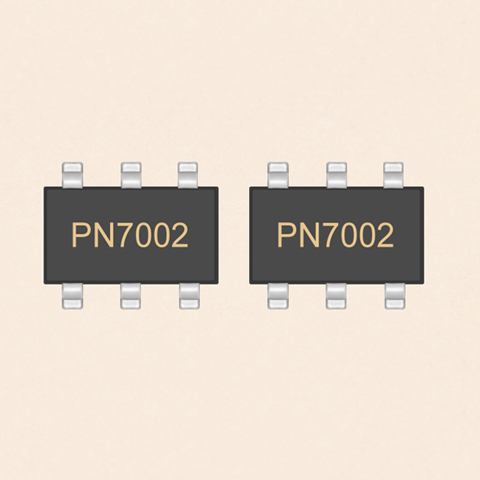

芯朋微具有过流保护的单通道低侧栅极驱动芯片PN7002可兼容1ED44175
产品分类： 电机驱动芯片
PN7002是一款具有负压输入过流保护的单通道、高速低侧栅极驱动芯片，该芯片可以作为功率MOSFET和IGBT的驱动开关。PN7002的输出可以提供2.6A拉/灌电流的峰值电流，且输入信号到输出信号传播延时典型值为50ns。该芯片的IN输入管脚兼容3.3V，5V和15V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻1.4ohm，低侧导通电阻0.8ohm。
订购热线：18929103949
芯朋微具有过流保护的单通道低侧栅极驱动芯片PN7002可兼容1ED44175
一、概述
PN7002是一款具有负压输入过流保护的单通道、高速低侧栅极驱动芯片，该芯片可以作为功率MOSFET和IGBT的驱动开关。PN7002的输出可以提供2.6A拉/灌电流的峰值电流，且输入信号到输出信号传播延时典型值为50ns。该芯片的IN输入管脚兼容3.3V，5V和15V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻1.4ohm，低侧导通电阻0.8ohm。
二、产品特性
宽电源电压范围：12.7V~20V
负压输入(OCP）过流保护：-246mV，精度±5%
EN/FLT引|脚兼容使能输入和FAULT状态输出
可编程故障清除时间
2.6A峰值拉电流和灌电流
内置欠压保护和过流保护
OCP和IN脚可耐受-10V电压
输入管脚IN兼容3.3V，5V和15V逻辑输入
当输入管脚悬空时，输出保持为低电平
采用SOT23-6L封裝
三、产品应用
数字控制PFC
空调控制
功率MOSFET和IGBT栅极驱动器

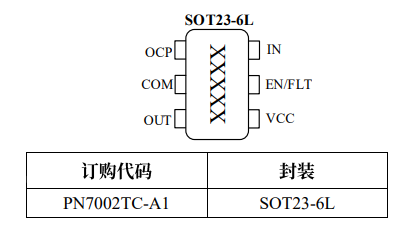

四、封装/订购信息

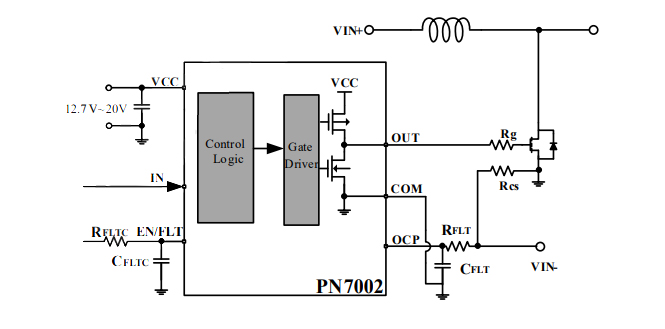

五、典型电路应用
