芯朋微高压三相栅极驱动芯片PN7335适合电机控制、工业逆变器等应用
产品分类： 电机驱动芯片
PN7335是一款三相栅极驱动芯片，它能工作在600V的高压下，可用丁驱动6个N沟道MOSFET或IGBT的三相全桥拓扑结构。输入信号可以兼容CMOS和LSTTL信号，逻辑输入也平低至
3.3V。芯片集成过流检测功能，”检测到过流信号时会关断6路驱动输出信号。芯片具有使能功能可同时控制6路输出信号的开关。芯片内置了开-漏极输山的FAULT功能，可用于提示过流
或欠压导致芯片输出关断情况的发生。芯片集成了RCIN输入功能，"芯片发出FAULT信号后，可通过外接的RC网络来复位FAULT信号。芯片具有高脉冲电流输出能力和防直通逻辑保
护功能。芯片内部设计的延时匹配功能可以为高频应用提供很高的可靠性。
订购热线：18929103949
芯朋微高压三相栅极驱动芯片PN7335
适合电机控制、工业逆变器等应用
一、概述
PN7335是一款三相栅极驱动芯片，它能工作在600V的高压下，可用丁驱动6个N沟道MOSFET或IGBT的三相全桥拓扑结构。输入信号可以兼容CMOS和LSTTL信号，逻辑输入也平低至
3.3V。芯片集成过流检测功能，”检测到过流信号时会关断6路驱动输出信号。芯片具有使能功能可同时控制6路输出信号的开关。芯片内置了开-漏极输山的FAULT功能，可用于提示过流
或欠压导致芯片输出关断情况的发生。芯片集成了RCIN输入功能，"芯片发出FAULT信号后，可通过外接的RC网络来复位FAULT信号。芯片具有高脉冲电流输出能力和防直通逻辑保
护功能。芯片内部设计的延时匹配功能可以为高频应用提供很高的可靠性。
3.3V。芯片集成过流检测功能，”检测到过流信号时会关断6路驱动输出信号。芯片具有使能功能可同时控制6路输出信号的开关。芯片内置了开-漏极输山的FAULT功能，可用于提示过流
或欠压导致芯片输出关断情况的发生。芯片集成了RCIN输入功能，"芯片发出FAULT信号后，可通过外接的RC网络来复位FAULT信号。芯片具有高脉冲电流输出能力和防直通逻辑保
护功能。芯片内部设计的延时匹配功能可以为高频应用提供很高的可靠性。
二、特性
浮地工作电压可达600V
拉灌电流典型值200mA/350mA
兼容3.3V/5V/15V的输入逻辑电平
dV/dt抗干扰能力±50V/nsec
Vs负偏压能力典型值-7V
芯片工作电压范甩10V~20V
所有通道均具有欠压保护功能
防直通逻缉保护
过流保护关断6路信号输出
故障清除时间可调
内置输入信号滤波功能
延吋匹配功能
内置自举ニ极管
拉灌电流典型值200mA/350mA
兼容3.3V/5V/15V的输入逻辑电平
dV/dt抗干扰能力±50V/nsec
Vs负偏压能力典型值-7V
芯片工作电压范甩10V~20V
所有通道均具有欠压保护功能
防直通逻缉保护
过流保护关断6路信号输出
故障清除时间可调
内置输入信号滤波功能
延吋匹配功能
内置自举ニ极管
三、产品特性
工业缝纫机/电动工具
空调
洗衣机
冰箱
通用变频器

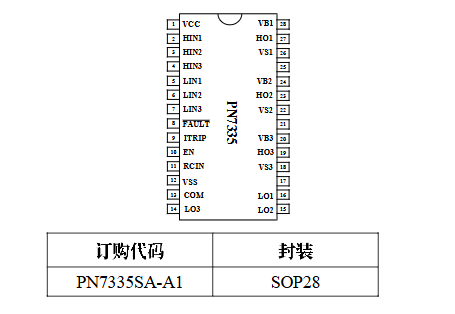

四、封装/订购信息

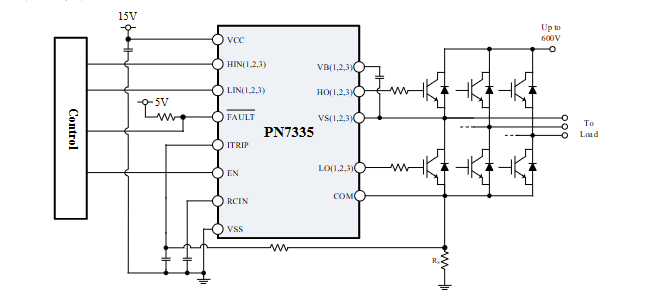

五、典型应用
.jpg){kind=small}
