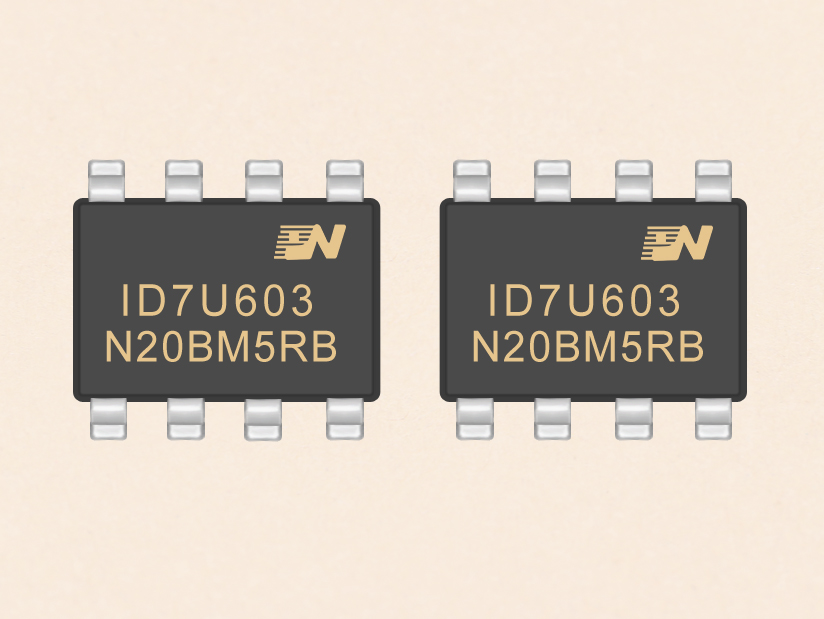

芯朋微高压半桥栅极驱动芯片ID7U603可兼容IRS2104

一、概述

ID7U603是一款基于P衬底P外延工艺的高压、高速功率MOSFET和IGBT驱动器。其浮动通道驱动器可用于驱动半桥配置中的两个N沟道功率MOSFET或IGBT，工作电压高达600V。逻辑输入兼容标准CMOS或LSTTL输出，最低可支持3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大限度地减少驱动器交叉导通。传播延迟经过匹配，便于在高频应用中使用。

二、产品特性

工作电压高达+600V
典型源电流/灌电流：210mA/360mA
兼容5V和3.3V输入逻辑
dV/dt抗扰度：±50V/ns
栅极驱动电源范围：10V至20V
VCC和VBS欠压锁定（UVLO）
具有520ns内部固定死区时间的交叉传导预防逻辑
所有通道传播延迟匹配

三、应用

中小功率电机驱动器
功率MOSFET或IGBT驱动器
照明镇流器
半桥电源转换器
全桥电源转换器

四、封装/订购信息

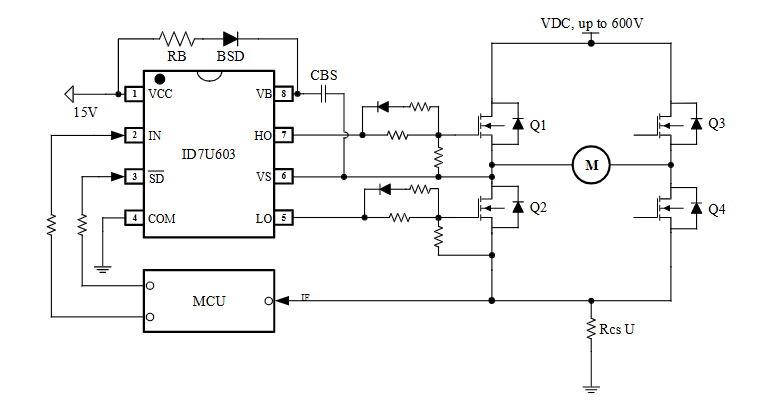

五、典型应用电路
