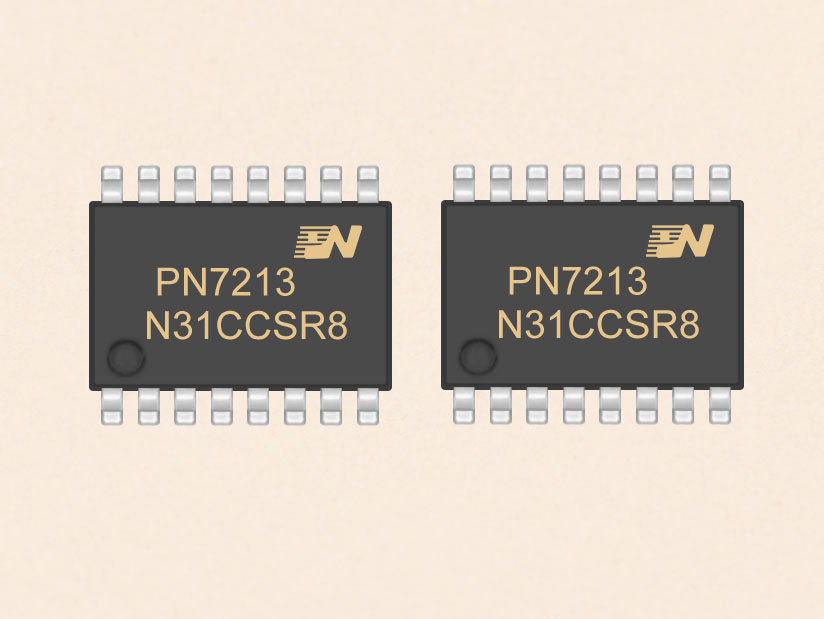

芯朋微国产1200V高压半桥栅极驱动芯片PN7213

一、概述

PN7213是一款高压、高速MOSFET和IGBT驱动器，具有独立的高低侧输出通道。输入信号可以兼容CMOS和LSTTL信号，低至3.3V。PN7213为最小驱动器跨导而设计的高脉冲电流缓冲级，芯片内置的延时匹配功能可以更好的适配高频应用。浮地通道可用于驱动高侧的N沟道功率MOSFET或IGBT，其工作电压高达1200V。

二、产品特性

高侧浮动偏移电压1200V
输入逻辑兼容3.3V
独立逻辑电源范围3V~20V
自举工作的浮地通道
芯片工作电压范围12V~20V
所有通道均具有欠压保护功能（UVLO）
逐周期边缘触发关断逻辑
2.0A（典型）/2.5A（典型）输出电流能力
双通道延时匹配

三、产品特性

电机控制
太阳能电池串/中央逆变器DC-AC
DC/DC转换器
UPS

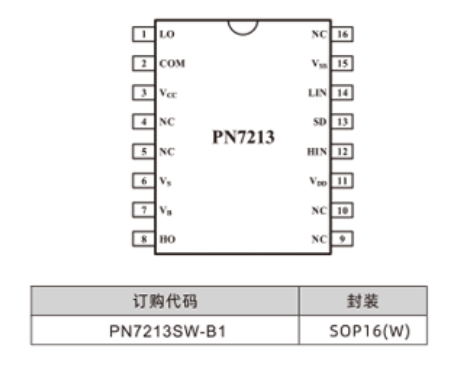

四、封装/订购信息

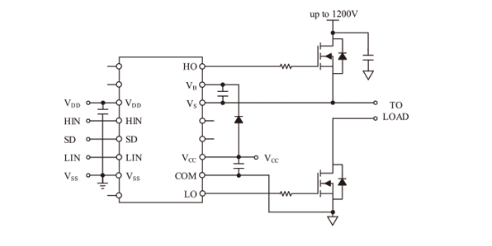

五、典型应用电路
