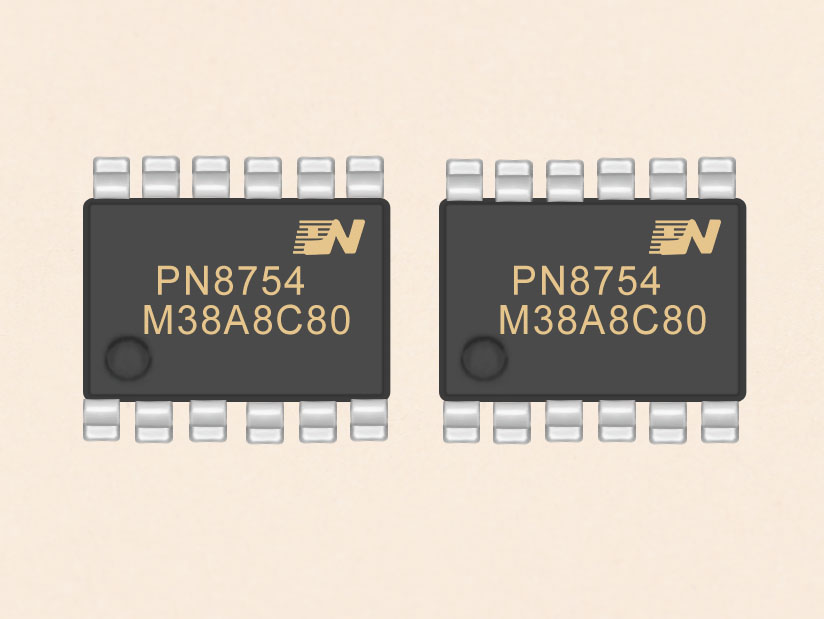

芯朋微电子AC-DC隔离式开关电源管理芯片PN8754

一、概述

PN8754内部集成了多模式PWM控制器及800V高可靠性智能功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。PN8754根据输入电压、输出电压和负载自适应切换全频PWM、PFM、低频PWM和BurstMode，实现了全负载范围内的高效率。内置800V高压启动模块，实现了系统快速启动以及超低的待机功耗。频率调制技术充分保证系统良好的EMI表现。优异的软启动功能降低了启机时的功率器件应力。同时，PN8754还提供了极为全面和性能优异的智能化保护功能，包括输入过欠压保护、输出过载保护、逐周期过流保护、过温保护、输出过压保护等。

二、特征

内置800V高雪崩能力智能功率MOSFET
内置高压启动电路
内置软启动功能
限流点可调
外部使能功能
改善EMI的频率调制技术
空载待机功耗<100mW@265VAc
优异的负载调整率和工作效率
全面的保护功能
 输入欠压保护（VINUVP)
 输入过压保护（VINOVP)
 过载保护(OLP)
 逐周期过流保护(OCP)
 过温保护(OTP)
 输出过压保护（VOOVP)

三、应用领域

家电电源
通用适配器
打印机
LCD显示器
机顶盒
PC或LCD电视机待机电源
音频放大器

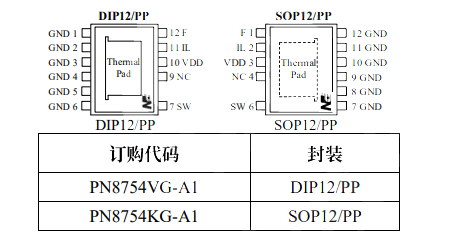

四、封装/订购信息

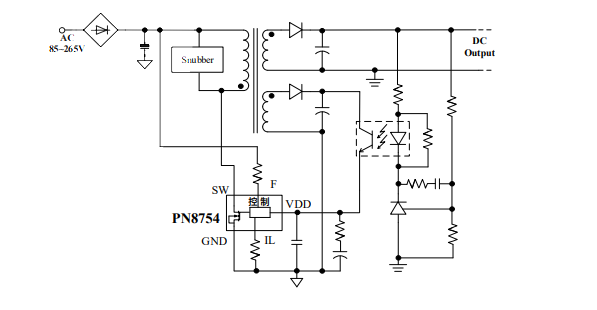

五、典型应用电路
