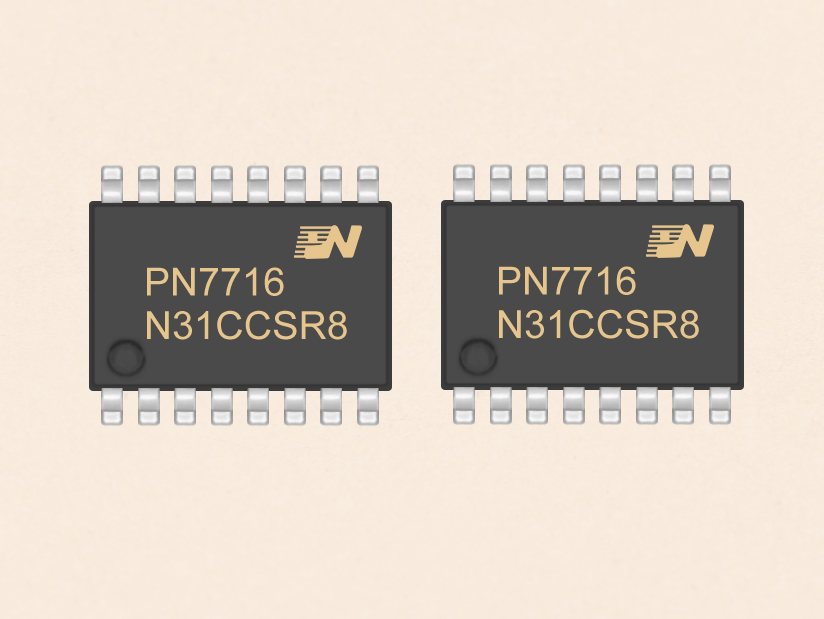

芯朋微代理供应集成了I²C接口双通道H桥步进电机驱动芯片

PN7716可替代DRV8847S

一、概述

PN7716是一款具有低功耗睡眠模式的四通道直流马达驱动芯片，其可以驱动一个步进电机、两个直流电机、两通道并联驱动一个直流电机或者独立半桥驱动继电器等。PN7716的输出级是两个NMOS组成的H桥，高侧导通电阻0.3ohm，低侧导通电阻0.4ohm，用于驱动电机绕组或者四个独立半桥（可通过IC选择）。PN7716每一输出通道，单独输出时司提供1A持续输出电流；两通道并联使用时可提供2A持续输出电流。该芯片集成了欠压保护、过温保护、输出短路保护、开路检测和外部可调节驱动限流等功能，并且可以将错误状态通过nFAULT脚反馈给MCU。同时内置IIC，提供详细的状态诊断，保障马达安全工作。该芯片的四个输入管脚IN1、IN2、IN3和IN4兼容5V、3.3V信号控制，具有良好的抗干扰性。

二、特征

宽电源电压范围：4V~18V
低导通电阻(HS：0.3ohm；LS：0.4ohm)
低睡眠电流：IvM<l.7μA(nSLEEP=0,VM=12V)
内置IC：寄存器上显示详细状态诊断，可以通过寄存器配置参数，支持多个从设备运行，支持标准和快速两种模式
多种控制接口可选：4引脚、2引脚、并联桥接式、独立桥接式
输入管脚兼容5V、3.3V控制信号
单通道1A连续驱动输出，并联2A连续驱动输出
异常保护反馈功能，异常保护包括：
 电源欠压保护
 过温保护
 输出过流保护
 输出开路检测

三、应用

冰箱风门和制冰机
家用电器
打印机
智能仪表
舞台照明设备

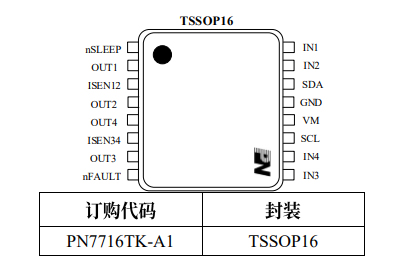

四、封装/订购信息

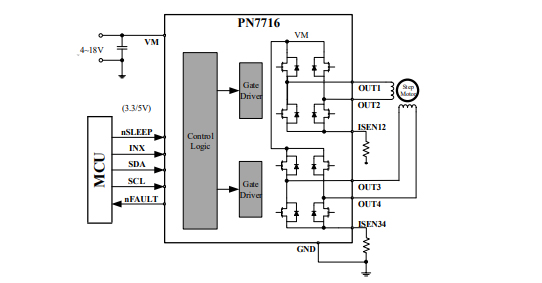

五、典型应用电路

PN7716是一款双通道H桥步进电机驱动芯片，其核心优势在于集成了I²C接口，能有效节省主控芯片的I/O引脚资源，尤其适合需要驱动多个电机的复杂系统。
