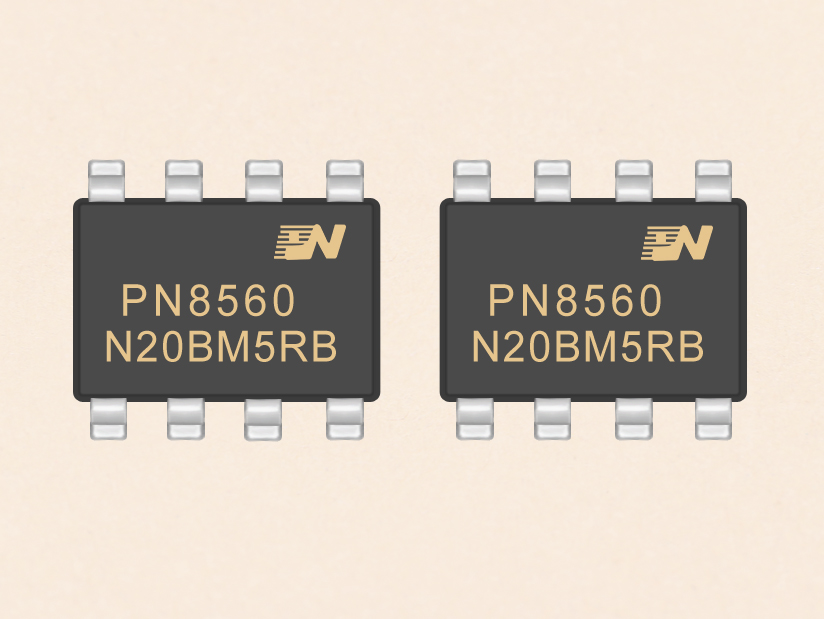

芯朋微超低待机功耗15-30W原边控制电源管理芯片PN8560
产品分类： 隔离式原边反馈芯片
PN8560集成超低待机功耗原边控制器及SiC MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8560为原边反馈工作模式，可省略光耦和TL431。在恒压模式，采用准谐振多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、VDD欠/过压保护、输入过压&欠压保护、输出过压&欠压保护、开环保护和过温保护等。
订购热线：18929103949
芯朋微超低待机功耗15-30W原边控制电源管理芯片PN8560
一、概述
PN8560集成超低待机功耗原边控制器及SiC MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8560为原边反馈工作模式，可省略光耦和TL431。在恒压模式，采用准谐振多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、VDD欠/过压保护、输入过压&欠压保护、输出过压&欠压保护、开环保护和过温保护等。
二、产品特性
内置650V/800V SiC MOSFET
采用准谐振多模式技术提高效率，满足6级能效标准
全电压输入范围+5%的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
智能保护动能
VDD欠压&过压保护(UVLO&OVP)
逐周期过流保护(OCP)
输入欠过压保护(AC BNO & AC OVP)
输出过压保护(Output OVP)
输出欠压保护(Output UVP)
开环保护 (OPLP)
过温保护(OTP)
采用准谐振多模式技术提高效率，满足6级能效标准
全电压输入范围+5%的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
智能保护动能
VDD欠压&过压保护(UVLO&OVP)
逐周期过流保护(OCP)
输入欠过压保护(AC BNO & AC OVP)
输出过压保护(Output OVP)
输出欠压保护(Output UVP)
开环保护 (OPLP)
过温保护(OTP)
三、应用
开关电源适配器
电池充电器
机顶盒电源

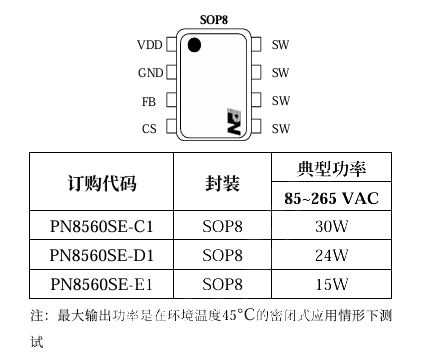

四、封装/订购信息

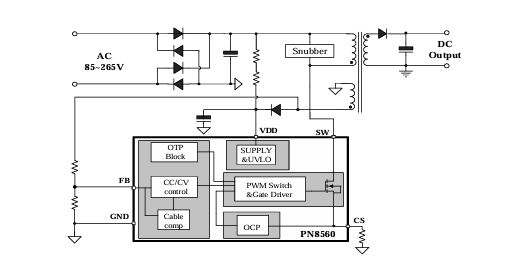

五、典型应用电路
.jpg){kind=small}
