芯朋微AC-DC隔离式次级反馈（SSR）开关电源芯片PN8777可兼容TNY277

一、概述

PN8777集成PFM控制器及750V高可靠性MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。PN8777内置750V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。该芯片提供了完整的智能化保护功能，包括输入欠压保护、过载保护、过流保护、过温保护、过压保护功能。另外PN8777的降频调制技术有助于改善EMI特性。

二、特性

内置750V高雪崩能力智能功率MOSFET
内置高压启动和自供电电路
适用于反激隔离、反激非隔离等多种架构
无需环路补偿
封闭式稳态输出功率13W@230VAC，VDD
辅助供电(DIP7,SMP7)
封闭式稳态输出功率11.5W@230VAC，VDD
辅助供电（SOP7)
改善EMI的降频调制技术
优异的负载调整率和工作效率
全面的保护功能
 过载保护(OLP)
 过流保护(OcP)
 过温保护(OTP)
 过压保护(OVP)
 输入欠压保护

三、产品应用

家电
LED照明
工业控制

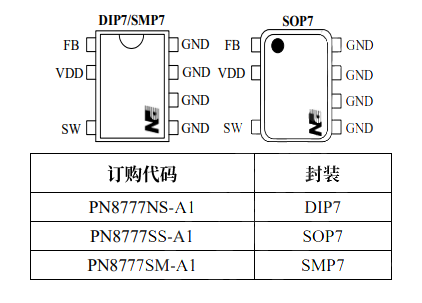

四、封装/订购信息

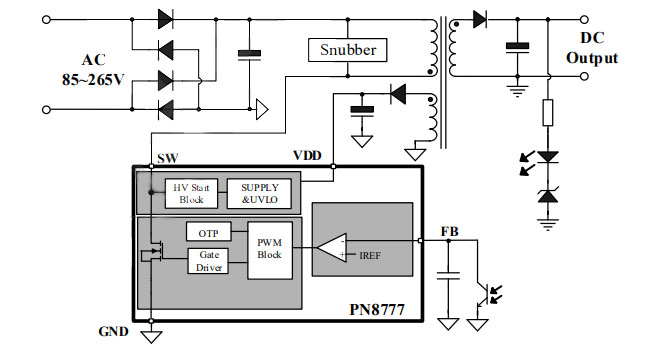

五、典型应用电路
