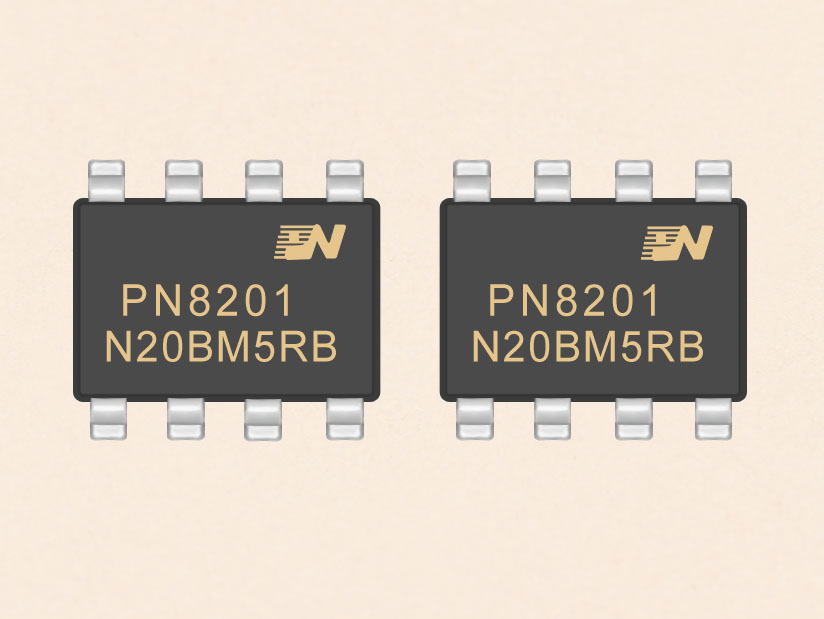

无锡芯朋微电子X电容放电专用 IC-PN8201
产品分类： 芯朋微开关电源芯片
PN8201是一款X电容放电专用芯片。由于放电电阻和X电容可灵活选择，电源系统易满足日益严苛的待机和安规标准，并可简化整机EMI设计难度。PN8201内置了两个高压VDMOS开关，可有效
的耐受雷击或浪涌测试的应力。芯片通过两个放电电阻接入到开关电源的交流输入端，当AC接入时，会有极低的电流流进芯片，芯片的待机损耗功率在5mW以内；当AC断电后，可通过放电电阻对X电容放电，避免人体触电。
订购热线：18929103949
无锡芯朋微电子X电容放电专用IC-PN8201
一、概述
PN8201是一款X电容放电专用芯片。由于放电电阻和X电容可灵活选择，电源系统易满足日益严苛的待机和安规标准，并可简化整机EMI设计难度。PN8201内置了两个高压VDMOS开关，可有效
的耐受雷击或浪涌测试的应力。芯片通过两个放电电阻接入到开关电源的交流输入端，当AC接入时，会有极低的电流流进芯片，芯片的待机损耗功率在5mW以内；当AC断电后，可通过放电电阻对X电容放电，避免人体触电。
的耐受雷击或浪涌测试的应力。芯片通过两个放电电阻接入到开关电源的交流输入端，当AC接入时，会有极低的电流流进芯片，芯片的待机损耗功率在5mW以内；当AC断电后，可通过放电电阻对X电容放电，避免人体触电。
二、产品特性
内置1000V高雪崩能力的VDMOS
无外部GND引脚，抗干扰能力强
AC电压接入后阻止放电电阻对X电容放电
AC电压断电后通过放电电阻对X电容放电
X电容容值灵活调节，优化EMI设计
芯片自偏置，无需外部偏置
内部限制最大放电电流
通过IEC 62368-1:2018认证（证书号DK-143615-UL）
无外部GND引脚，抗干扰能力强
AC电压接入后阻止放电电阻对X电容放电
AC电压断电后通过放电电阻对X电容放电
X电容容值灵活调节，优化EMI设计
芯片自偏置，无需外部偏置
内部限制最大放电电流
通过IEC 62368-1:2018认证（证书号DK-143615-UL）
三、应用
低待机损耗的开关电源
PC电源
白色家电
TV电源
PC电源
白色家电
TV电源

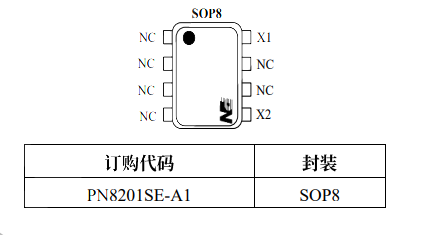

四、封装/订购信息

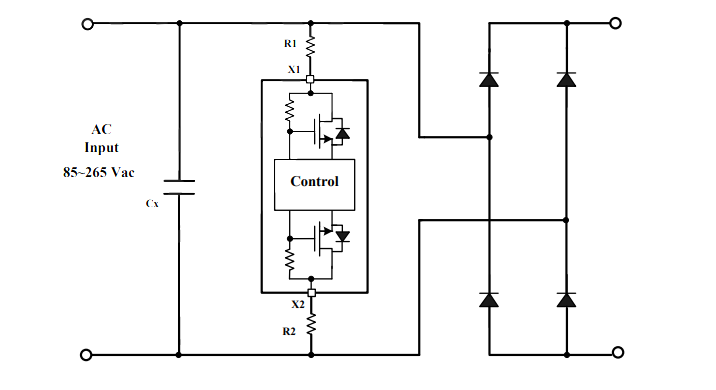

五、典型应用
.jpg){kind=small}
