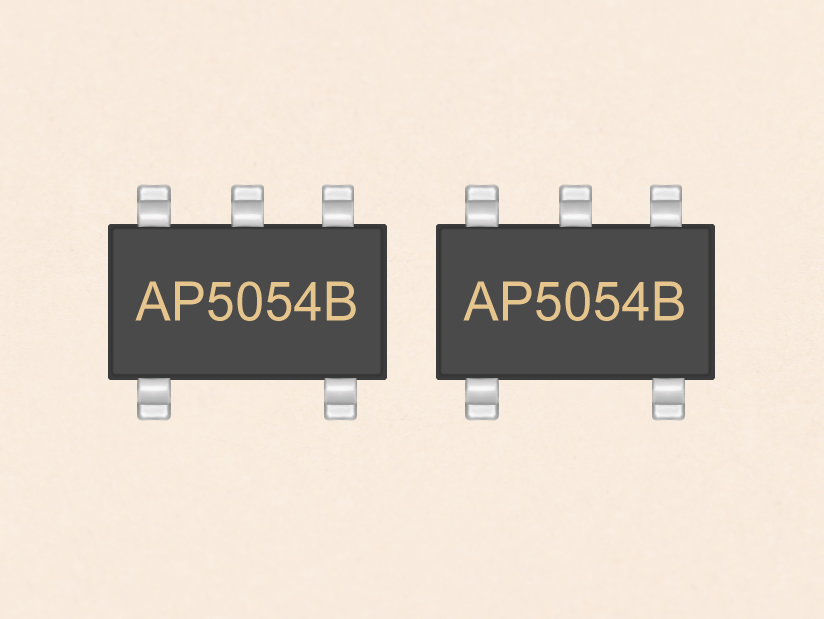

具有热调节功能的独立线性锂电池充电器--AP5054B
产品分类： 芯朋微开关电源芯片
AP5054B是一个单片锂离子电池恒流/恒压线性电源管理芯片，其SOT封装的极少的外围元件非常适合应用于便携式产品，而且AP5054B专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻的隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在达到浮充电压之后设定值1/10时，AP5054B将自动终止充电循环。
订购热线：18929103949
- 芯朋微代理1A线性锂电池充电管理芯片--AP5056 SOP8
- AP5056是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOP/MSOP 封装和较少的外围元件非常适合应用于便携式产品，而且 AP5056专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到浮充电压之后降至设定值 1/10 时，AP5056 将自动终止充电循环。 当输入端（适配器或USB电源）拔掉后，AP5056自动进入低电流状态，电池漏电流将降到2μA以下。 AP5056还可被设置于停机状态，使电源电流降到50μA。 其余特性包括：电池温度监测，欠压锁闭，自动再充电和两个状态引脚以显示充电和充电终止。
- 支持苹果20W芯片 高性能准谐振交直流PD快充芯片--PN8162
- PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，用于高的性能、外围元器件精简的交直流转换开关电源。该芯片提供了较为全和性能良好的保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了低的待机功耗、全电压范围下的效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。
- 芯朋微自供电模块的交直流电源管理芯片--PN8175
- PN8175集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。 PN8175内置800V高压启动与自供电模块，实现系统快速启动、待机、自供电功能。该芯片提供了智能化保护 功能，包括过流保护，过载保护，欠压保护，过温保护。另外PN8175的降频调制技术有助于EMI特性。
具有热调节功能的独立线性锂电池充电器--AP5054B
一 概述
AP5054B是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOT封装的极少的外围元件非常适合应用于便携式产品，而且AP5054B设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻的隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在达到浮充电压之后降至设定值1/10时，AP5054B将自动终止充电循环。
当输入端（适配器或USB电源）拔掉后，AP5054B自动进入低电流状态，电池漏电流0.5uA以下。AP5054B还可被设置于停止工作状态，使电源电流降到25uA.其余特性包括：充电电流监测，欠压锁闭，自动再充电的状态引脚以显示充电结束。
二 应用
手机，PDA,MP3,MP4
充电器
蓝牙，GPS导航仪
三 特性
可编程充电电流，可达750mA
不需外接MOSFET,传感电阻和隔离二极管
用于单节锂离子电池、采用SOT封装的完整线性充电器
恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
直接从USB接口管理单节锂离子电池充电
预设充电电压4.2V
充电电流输出监控
自动重新充电
充电状态指示
1/10充电电流终止充电
停止工作状态电流25uA
2.9V涓流充电阀值电压
软启动限制浪涌电流
5脚SOT-23封装形式
不需外接MOSFET,传感电阻和隔离二极管
用于单节锂离子电池、采用SOT封装的完整线性充电器
恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
直接从USB接口管理单节锂离子电池充电
预设充电电压4.2V
充电电流输出监控
自动重新充电
充电状态指示
1/10充电电流终止充电
停止工作状态电流25uA
2.9V涓流充电阀值电压
软启动限制浪涌电流
5脚SOT-23封装形式
四 封装
五 应用电路图
.jpg){kind=small}
