待机功耗的交直流转换芯片--AP8013

产品分类: 隔离式次级反馈芯片
    AP8013内部集成了脉宽调制控制器和功率MOSFET,用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了性能优异的智能化保护功能,包括周期式过流保护(外部可调)、过载保护、CS短路保护、软启动功能。通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了的待机功耗、电压范围下的效率。良好的EMI表现由频率调制技术和Soft Driver技术充分保证。该芯片还内置智能启动模块。AP8013为需要待机功耗的高性价比反激式开关电源系统提供了一个的实现平台,非常适合六级能效标准、Eur2.0、能源之星的应用。
    订购热线:400-788-7770
    低待机功耗准谐振原边反馈交直流转换器--PN6710H
    低待机功耗准谐振原边反馈交直流转换器--PN6710H
    PN6710H集成低待机功耗准谐振原边控制器及800V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6710H为原边反馈工作模式,可省略光耦和TL431。内置启动电路,可实现芯片空载损耗(230VAC)小于75mW。在恒压模式,采用准谐振与多模式技术音频噪声,使得系统满足6级能效 标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。 该芯片提供了智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护,同时还集成AC电压过压保护和欠压保护功能,可通过系统分压电阻调节。
    自供电模块的交直流转换开关电源芯片--PN8175
    自供电模块的交直流转换开关电源芯片--PN8175
    PN8175集成PFM控制器及800V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的交直流转换开关电源。 PN8175内置800V高压启动与自供电模块,实现系统快速启动、待机、自供电功能。该芯片提供了智能化保护 功能,包括过流保护,过载保护,欠压保护,过温保护。另外PN8175的降频调制技术有助于EMI特性。
    自供电模块,内置800V高压启动交直流转换芯片--PN8177
    自供电模块,内置800V高压启动交直流转换芯片--PN8177
    PN8177集成PFM控制器及800V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的交直流转换开关电源。PN8177内置800V高压启动与自供电模块,实现系统启动、待机、自供电功能。该芯片提供了智能化保护功能,包括过流保护,过载保护,欠压保护,过温保护。另外PN8177的降频调制技术有助于EMI特性。

                  待机功耗的交直流转换芯片--AP8013



      一 概述

      AP8013内部集成了脉宽调制控制器和功率MOSFET,用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供性能优异的智能化保护功能,包括周期式过流保护(外部可调)、过载保护、CS短路保护、软启动功能。通过Hi-modeEco-modeBurst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了的待机功耗全电压范围下的效率。良好的EMI表现由频率调制技术和Soft Driver技术充分保证。该芯片还内置智能启动模块。AP8013为需要待机功耗的高性价比反激式开关电源系统提供了一个平台,非常适合六级能效标准、Eur2.0、能源之星的应用。



      二 特性

      * 内置800V高雪崩能力的功率MOSFET

      * Hi-mode60kHz PWM

      * Eco-mode(动态PFM

      * Burst-mode 25kHz间歇工作模式)

      * EMI的频率调制技术

      * 软启动技术

      * 内置线电压补偿和斜坡补偿

      * 半封闭式输出功率8W@230VAC75°C

      * 优异全面的保护功能

       *过温保护(OTP

       *过载保护(OLP

       *外部电阻可调式周期过流保护(OCP

       *CS短路保护



      三 应用

      开关电源适配器和电池充电器

      * 白色家电、个人电脑、音响等辅助电源

      * LCD/PDP电视机辅助电源

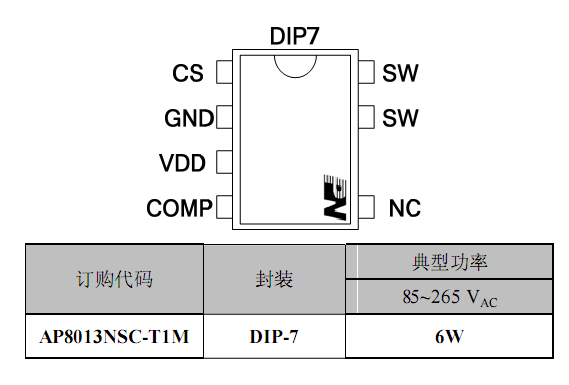

      四 封装

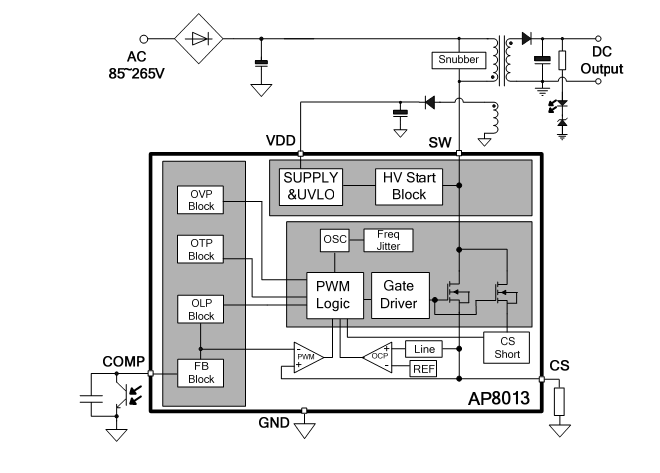

      五 应用电路图
