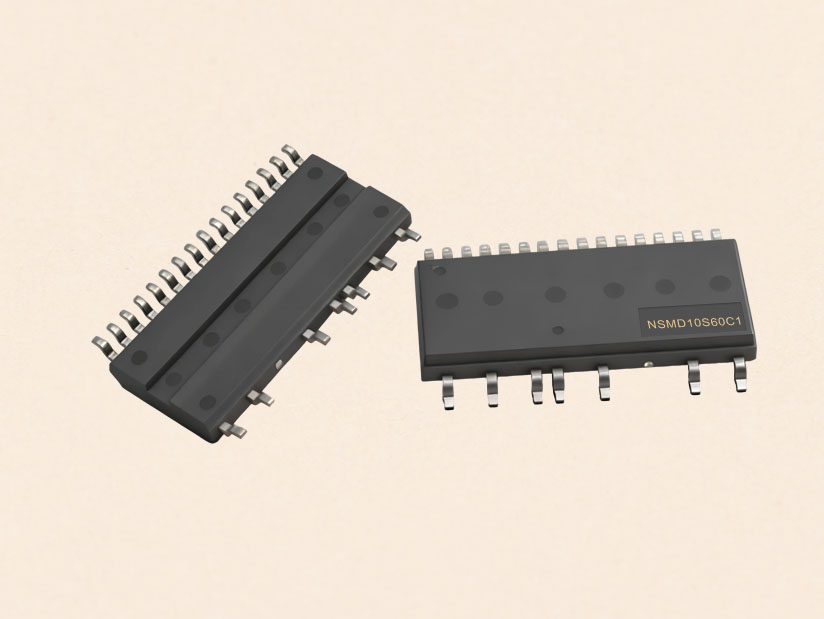

国硅集成IPM智能功率模块600V/10A三相全桥驱动NSMD10S60C1

一、概述

NSMD10S60C1是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。该模块内置了6个功率MOS管和3个半桥高压栅极驱动电路。NSMD10S60C1内部集成了欠压保护功能，提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。NSMD10S60C1采用了高绝缘、易导热和低电磁干扰的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合内置于电机的应用和要求紧凑安装的场合。

二、特性

内置6个600V/10A的MOS(Typ. Rds,on=0.417Q@25°C)
内置高压栅极驱动电路（HVIC）
内置欠压保护
内置自举二极管
内置温度检测功能
内置栅驱动电路的电压范围从12V到20V
3个独立的负电流端用于需要电流检测的应用
兼容3.3V和5V的MCU接口，高电平有效
优化并采用了低电磁干扰设计
绝缘等级1500Vrms/min

三、典型应用

室内/户外空调
冰箱压缩机
排风扇
风扇
空气净化器
洗碗机水泵

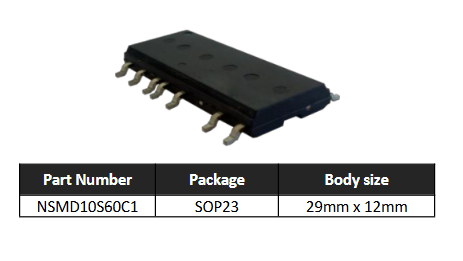

四、芯片信息

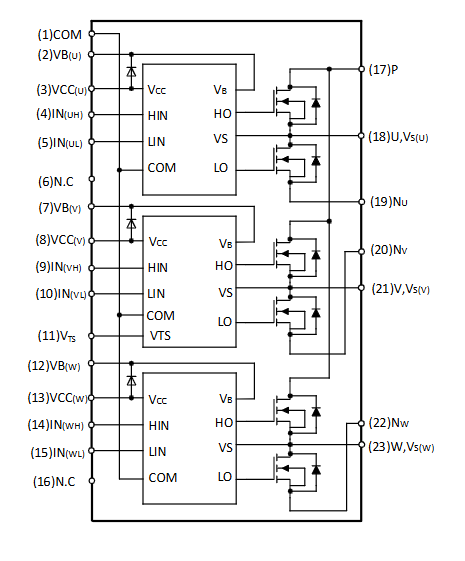

五、功能框图
