5-10W高PF值高压线性驱动芯片

                         型号：RM9001E

  一、产品应用



  二、概述

  RM9001E是一款高精度线性恒流LED驱动芯片，通过内置MOS管驱动3段高电压LED串。由于不需要电解电容和磁性元件，LED驱动器可以实现小体积、长寿命，并符合EMI规定。RM9001E采用自适应LED分段驱动机制，可以灵活的设置每段LED串，适应不同地区的市电电压，从而提高LED的利用率和总输出流明数。RM9001E可以通过外部电阻精确的设定每段LED串的电流，有利于提高PF值和优化THD。当LED串电流较大时MOS管要有良好的散热条件,RM9001E具有过温调节功能，当驱动电源过热时，逐渐减少输出电流，从而控制输出电流及温升，使电源温度保持在设定值，以调高系统可靠性，芯片内部设定过温调节温度点为130℃。

  三、特性

  ◆ 外围电路简单，无需电容器和磁性元件

  ◆ 多芯片串联或并联应用

  ◆ 母线电压变化±20%仍可工作

  ◆ LED电流可外部设定

  ◆ 3段LED灯串可以灵活配置

  ◆ 芯片具有过温调节功能

  四、应用领域

  ◆ 10W以上的LED照明产品。

  ◆ LED球泡灯、日光灯、射灯等

  ◆ 其它小功率LED照明

  五、封装/订购信息

  ◆ RM9001E采用ESOP-8封装

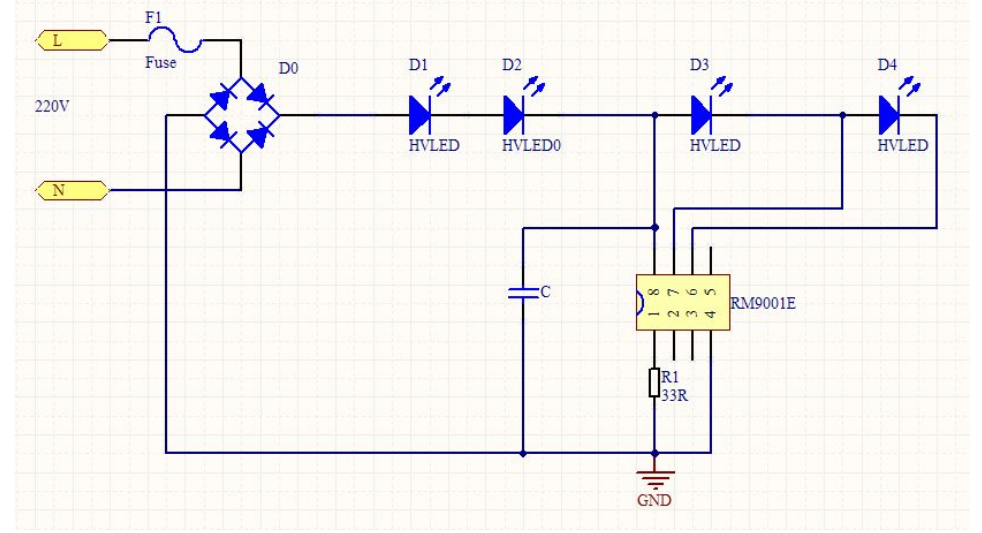

  六、应用电路
