8-12W LED驱动IC-芯朋微PN8326

产品分类: LED驱动芯片
    PN8326包括高精度的恒流原边控制器及功率MOSFET,专用于高可靠、隔离双绕组、极精简外围元器件的中小功率LED照明,该芯片工作在原边调整模式,可省略光耦、TL431,采用了快速DMOS自供电的专利技术可节省变压器辅助绕组和高压启动电阻。
    订购热线:400-788-7770
    隔离高PF值LED驱动芯片-SFL900B
    隔离高PF值LED驱动芯片-SFL900B
    SFL900B is a high performance, high power factor flyback PWM controller special for LED lighting appliacation. The ic unique super-pfc/PSR which can support both PSR and SSR application.
    隔离高PF值LED驱动芯片-SFL950
    隔离高PF值LED驱动芯片-SFL950
    SFL950是针对隔离Flyback架构优化的高PF值,低THD,高精度LED恒流控制器,适用于LED照明领域,该芯片采用专利的“super-PFC/PSRTM”和“min-THDTM”控制架构,能够实现高达90%的转换效率、高于0.92的功率因子,小于10%的THD以及量产±4%的恒流精度。
    高PFC非隔离Led恒流驱动芯片-SFL710
    高PFC非隔离Led恒流驱动芯片-SFL710
    SFL710是针对BUCK架构优化的高PF值、高精度LED恒流控制器,适用于非隔离LED照明领域。该芯片采用赛威科技专利的“Super-PFC/BuckTM”控制架构,能够实现高达90%的转换效率,高于0.9的功率因子、以及量产±4%的恒流精度。

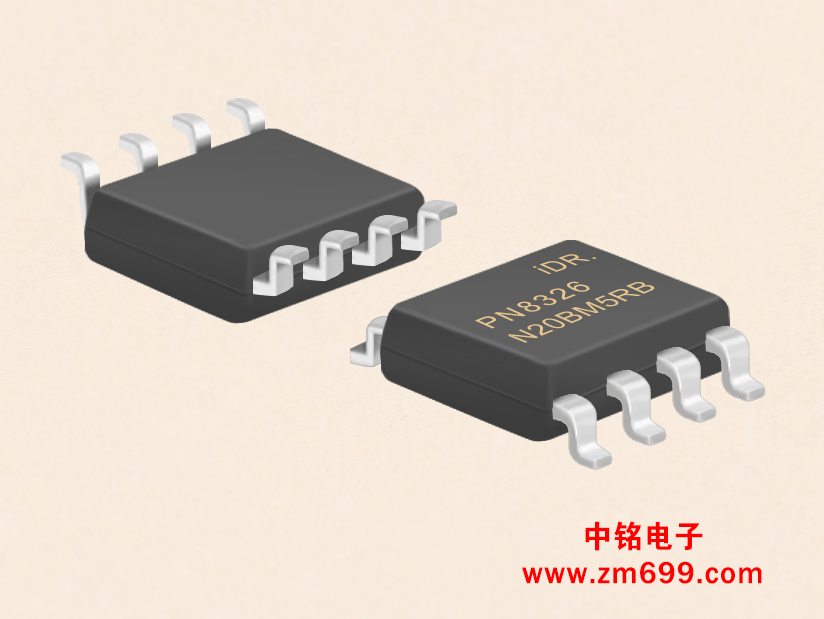

      8-12W LED驱动IC



      型号:芯朋微PN8326



      一、产品应用

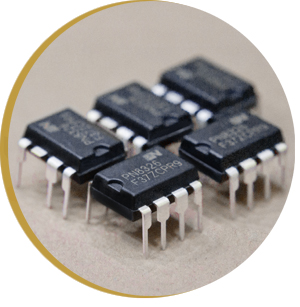

      产品应用


      二、概述

        PN8326包括高精度的恒流原边控制器及功率MOSFET,专用于高可靠、隔离双绕组、极精简外围元器件的中小功率LED照明,该芯片工作在原边调整模式,可省略光耦、TL431,采用了快速DMOS自供电的专利技术可节省变压器辅助绕组和高压启动电阻。该芯片提供了极为全面的自恢复保护功能,包含逐周期过流保护、开环保护、过温保护、Rcs开/短路保护和LED开/短路保护等,内置高压启动电路和极低的芯片功耗有助于获取较高的工作效率。在横流模式下,电流和输出功率可通过CS脚的Rcs电阻进行调节,并且该芯片可满足全电压过认证的需求。


      三、特性



      LED芯片 ◆内置700V高雪崩能力的功率MOSFET
      ◆内置高压软启动电路可节省外部启动电阻
      ◆原边反馈和调节技术可节省光耦和TL431
      ◆±快速自供电专利技术无需变压器辅助绕组
      ◆±专利的内置线电压补偿电路
      ◆±3%LED恒流精度
      ◆恒流输出值可调
      ◆1%线电压补偿精度
      ◆内置原边电感量补偿电路
      ◆优异全面地保护功能
         过温保护(OTP)
         逐周期过流保护(OCP)
         LED开/短路保护
        专利的CS电阻开/短路保护
        安全自动恢复模式


      四、应用领域


          LED日光灯    LED球泡灯   LED外置电源

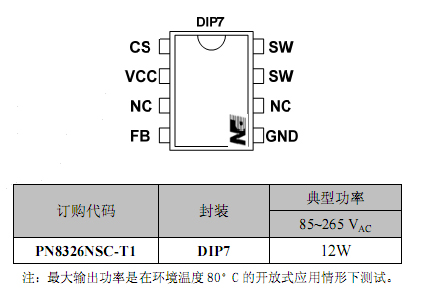

      五、封装/订购信息



      10W LED驱动IC订购信息

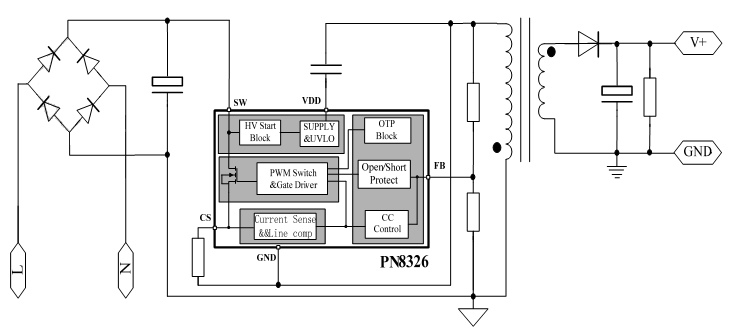

      六、典型应用电路



      10W LED驱动IC应用电路
