三段高压线性方案RM9003E
型号：RM9003E
一、产品应用
二、概述
RM9003E是单通道LED恒流驱动控制芯片，可直接驱动高压LED灯串，输出电流由外接SENSE电阻设置，输出电流范围在5mA~60mA，且输出电流恒定在设定值。芯片系统结构简单，外围元器件极少，线路简单。
三、特性
◆ 外围电路简单，无需磁性元件
◆ 多芯片串联或并联应用?
◆ 芯片可与LED共用PCB板
◆ LED电流可外部设定
◆ 芯片应用线路无EMI问题
◆ 内置400V高压MOS
◆ 芯片具有过温调节保护功能
四、应用领域
◆ LED日光灯管T5/T8/T10…
◆ LED球泡/玉米/蜡烛…
◆ 其它小功率的LED照明
五、封装/订购信息
◆ RM9003E采用ESOP-8封装

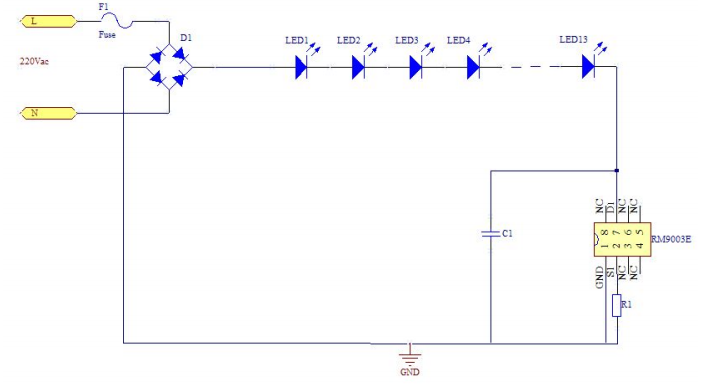

六、应用电路
.jpg){kind=small}
