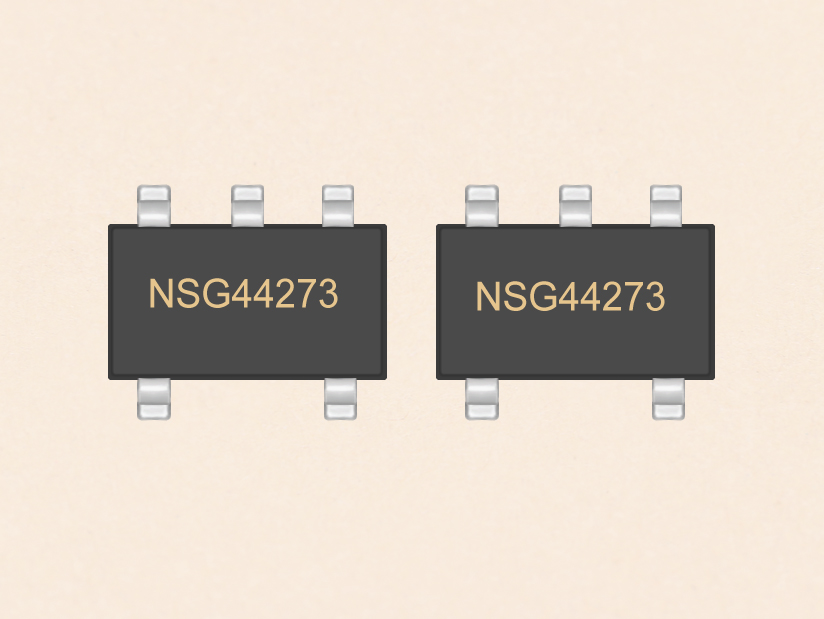

NSG44273 2A单通道低侧同相栅极驱动芯片东莞市中铭电子
产品分类： 栅极驱动IC
NSG44273是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44273逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
订购热线：18929103949
NSG44273 2A单通道低侧同相栅极驱动芯片
一、概述
NSG44273是一款低电压功率MOSFET和IGBT同相位栅极驱动芯片。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44273逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
二、特性
CMOS施密特触发输入
输入输出同相位
兼容3.3V输入逻辑
工作范围：5V~25V
高电容负载驱动能力：
输入输出同相位
兼容3.3V输入逻辑
工作范围：5V~25V
高电容负载驱动能力：
--在1nF负载时，开关时间<100ns
宽温度范围：-40℃~125℃
欠压锁定
宽温度范围：-40℃~125℃
欠压锁定
--欠压锁定正向阈值4.0V
--欠压锁定负向阈值3.9V
芯片开通/关断延时特性
芯片开通/关断延时特性
--Ton/Toff=50ns/50ns
驱动电流能力：
驱动电流能力：
--拉电流/灌电流=2A/2A
符合RoSH标准
SOT23-5
符合RoSH标准
SOT23-5
三、适用范围
交换式电源、开关变换器
通用栅驱动器
驱动MOSFETs和IGBTs
通用栅驱动器
驱动MOSFETs和IGBTs

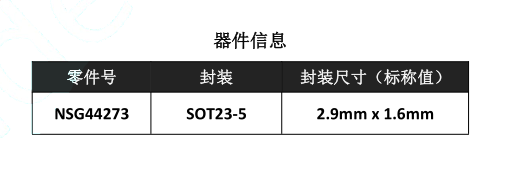

四、封装/订购信息

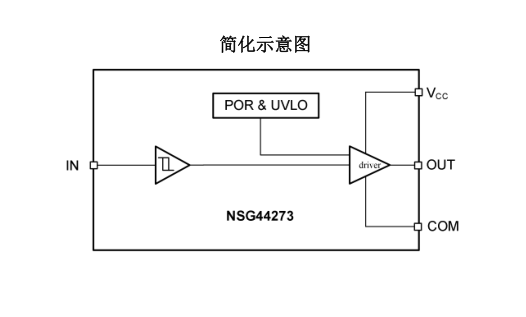

五、典型应用电路
NSG44273是国硅集成推出的单通道2A低侧同相栅极驱动芯片，其最大特点是兼具2A对称强驱动、高速开关与高鲁棒性，
且 pin to pin兼容 IRS44273，易于替换升级，适配 MOSFET/IGBT 的高效驱动与系统小型化设计。NSG44273栅极驱动芯片方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务
.jpg){kind=small}
全国咨询热线：18929103949（微信同号） 唐小姐
销售部电话：0769-81150556
工程部电话：0769-85638990
QQ：1923681612
邮箱：dgzm699@163.com
总部地址：东莞市大岭山镇矮岭冚村沿河东街8号
佛山办事处：佛山市顺德区容桂镇细滘德宝北路合安街19号
中铭官网：www.zm699.com
