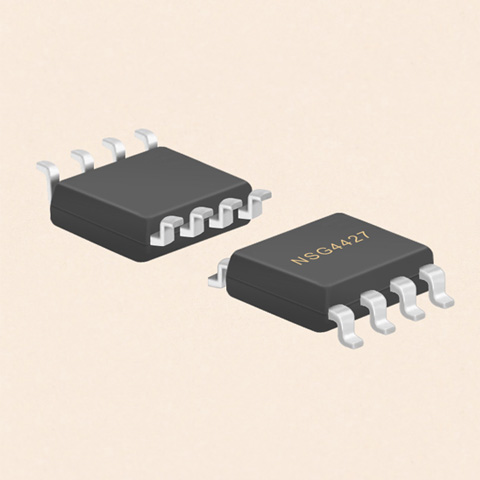

国硅集成双通道2A超高速栅极驱动IC-NSG4427
产品分类： 栅极驱动IC
NSG4427是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG4427在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG4427不会受到损坏。NSG4427可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电(ESD)的全面保护。
订购热线：18929103949
国硅集成双通道2A超高速栅极驱动IC-NSG4427
一，概述
NSG4427是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG4427在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG4427不会受到损坏。NSG4427可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电(ESD)的全面保护。
二、产品特性
锁存保护：可承受0.5A反向电流
低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作范围：4.5V~25V
最大输入电压可达5V
高电容负载驱动能力：--在1nF负载时，开关时间<25ns
上升/下降时间匹配
传播延时：40ns
宽温度范围：-40℃~125℃
芯片开通/关断延时特性--Ton/Toff=70ns/70ns
符合RoSH标准
SOIC8
低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作范围：4.5V~25V
最大输入电压可达5V
高电容负载驱动能力：--在1nF负载时，开关时间<25ns
上升/下降时间匹配
传播延时：40ns
宽温度范围：-40℃~125℃
芯片开通/关断延时特性--Ton/Toff=70ns/70ns
符合RoSH标准
SOIC8
三、应用范围
交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFETs和IGBTs
电机控制
脉冲发生器
电源开关
DC-DC转换器
D类开关放大器

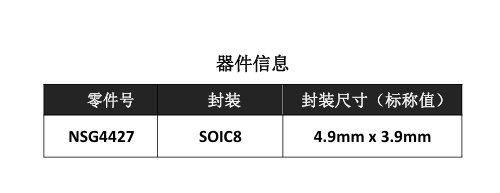

四、器件信息

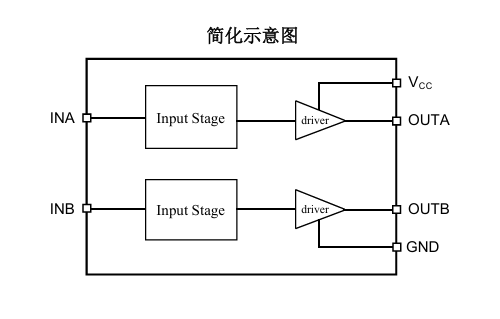

五、简化示意图
NSG4427可实现PIN2PIN直接替代以下进口芯片，性能参数兼容，且具备成本与供货优势，适配进口替代场景需求：
|
替代型号
|
原品牌
|
替代核心优势
|
|---|---|---|
|
IR4427
|
英飞凌（Infineon）
|
完全PIN2PIN兼容，驱动能力、开关特性一致，国产供货稳定，成本降低30%以上
|
|
TC4427
|
微芯（Microchip）
|
输入输出特性匹配，宽温域与防护性能相当，性价比更高，适配中小批量量产场景
|
