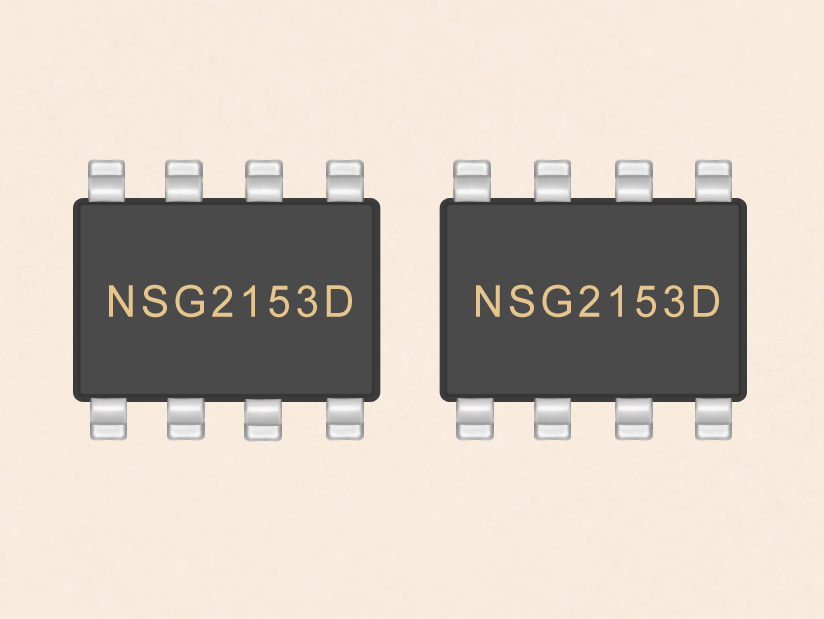

国硅集成NSG2153D 600V 自振荡半桥 MOSFET/IGBT 电机驱动芯片
国硅集成NSG2153D 600V自振荡半桥MOSFET/IGBT电机驱动芯片
一、概述
NSG2153D是一款高压、高速功率MOSFET自振荡半桥驱动芯片。NSG2153D其浮动通道可用于驱动高低侧N沟道功率MOSFET，浮地通道最高工作电压可达600V。NSG2153D内置 1.1μs死区电路，可以有效防止高低侧功率管直通。NSG2153D内置自举电路，可以简化芯片外围电路。NSG2153D采用SOP8封装，可以在-40℃至125℃温度范围内工作。
二、产品特性
最高工作电压为+600V
CT，RT可编程振荡器
微功率启动
CT引脚上的非锁定关断特性（1/6th VCC）
VCC钳位电压为15.6V
集成VCC欠压锁定电路
--正/负欠压阈值：11V/9V
集成VBS欠压锁定电路
--正/负欠压阈值：9V/8V
死区时间DT=1.1μs
输出级拉电流/灌电流能力1.2A/1.5A
dV/dt耐受能力可达±50V/nsec
集成自举
宽温度范围-40°C~125°C
符合RoSH标准
SOP8封装
三、应用
电源管理
电子照明
逆变器
电机驱动

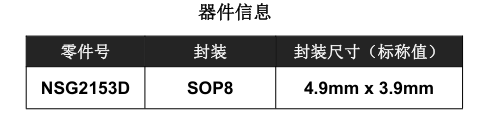

四、封装信息

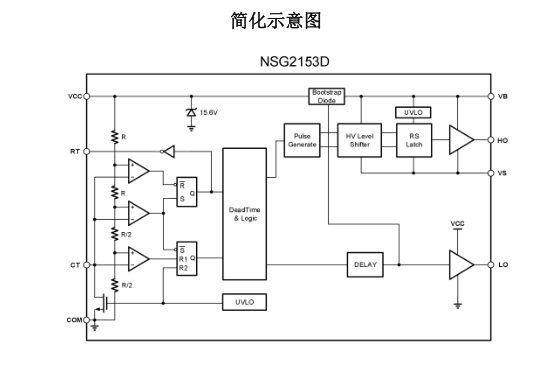

五、简化示意图
NSG2153D电机驱动芯片方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务
