国硅集成单通道低侧栅极驱动芯片NSG3111C适用于电机控制

一、概述

NSG3111C是一款单通道超高速功率开关驱动器，通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N沟道增强MOSFET。此驱动器为CMOS逻辑输入。NSG3111C提供快速MOSFET开关性能，可在高频功率转换器设计中最大限度提高效率。

二、产品特性

双通道逻辑输入允许通过使能配置为同相或反相
CMOS逻辑输入
低至-10V的输入逻辑保护
电源工作范围：4.5V~25V
无输入时内部电阻关闭驱动器
宽温度范围：-40℃~125℃
芯片开通/关断延时特性 --Ton/Toff =20ns/20ns
驱动电流能力：--拉电流/灌电流=2A/2A
符合RoSH标准

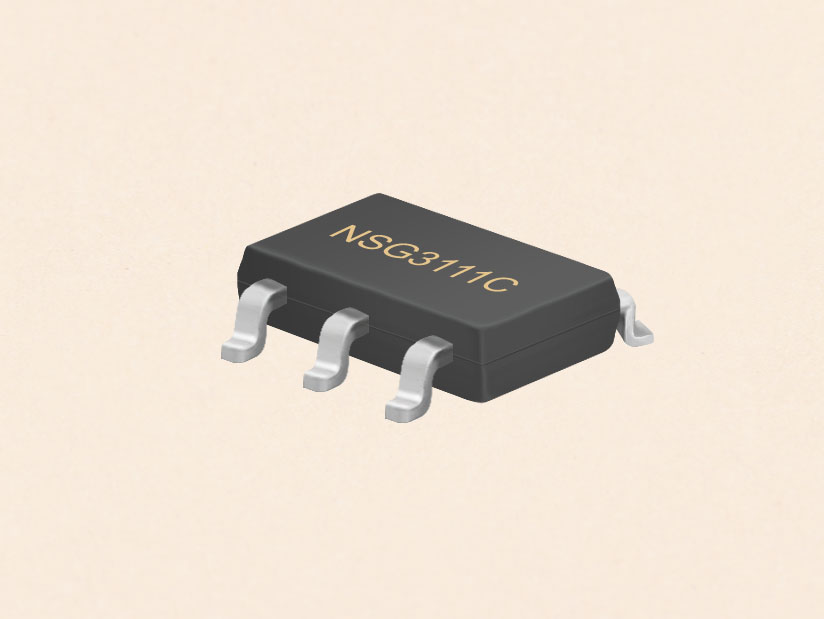

SOT23-5 封装

三、应用

开关电源
同步整流电路
脉冲变压器驱动器
逻辑输出功率缓冲
电机控制

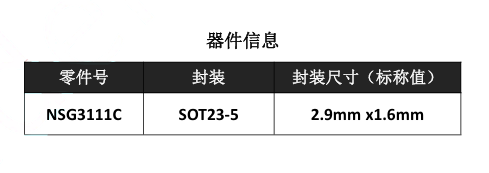

四、器件信息

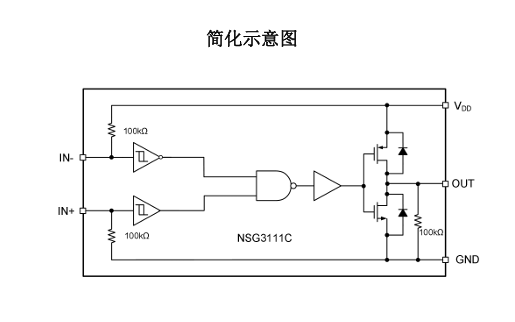

五、简化示意图
