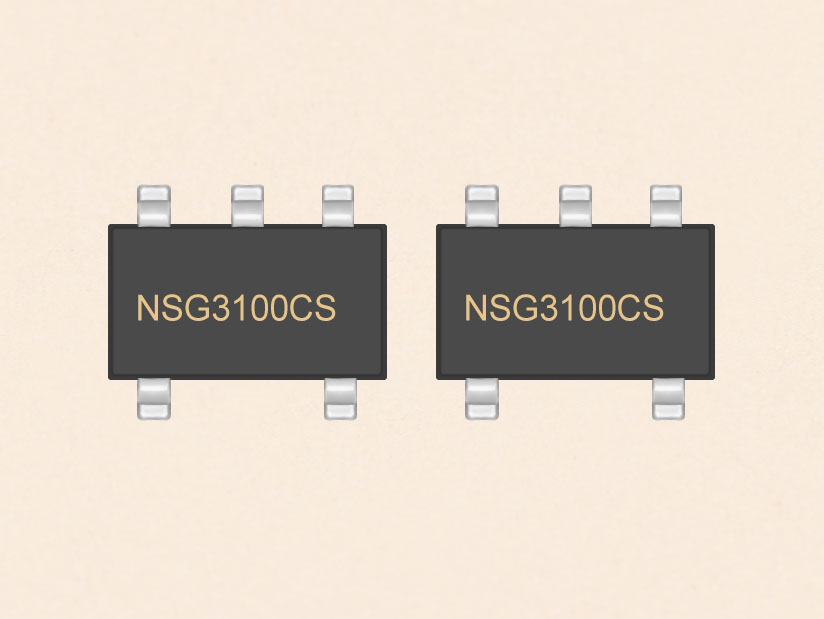

国硅集成单通道超高速功率开关栅极驱动芯片NSG3100CS
产品分类： 栅极驱动IC
NSG3100C 4A栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N沟道增强MOSFET。此驱动器可以提供NSG3100C输入阈值。内部电路可使输出保持低电平状态。NSG3100C提供快速MOSFET开关性能，可在高频功率转换器设计中最大限度提高效率。
订购热线：18929103949
国硅集成单通道超高速功率开关栅极驱动芯片NSG3100CS
一、概述
NSG3100C 4A栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N沟道增强MOSFET。此驱动器可以提供NSG3100C输入阈值。内部电路可使输出保持低电平状态。NSG3100C提供快速MOSFET开关性能，可在高频功率转换器设计中最大限度提高效率。
二、特性
CMOS逻辑输入
4A/4A 峰值灌电流/拉电流
低至-10V的输入逻辑保护
无输入时内部电阻关闭驱动器
双通道逻辑输入允许通过使能配置为同相或反相-10~25V 输入电压范围
工作范围：4.5V~25V
短暂传播延时：20ns
短暂上升和下降时间
宽温度范围：-40℃~125℃
两种封装：SOT23-5、WDFN-6
4A/4A 峰值灌电流/拉电流
低至-10V的输入逻辑保护
无输入时内部电阻关闭驱动器
双通道逻辑输入允许通过使能配置为同相或反相-10~25V 输入电压范围
工作范围：4.5V~25V
短暂传播延时：20ns
短暂上升和下降时间
宽温度范围：-40℃~125℃
两种封装：SOT23-5、WDFN-6
三、应用
开关电源
DC-DC 转换器
高效MOSFET开关
电机控制
同步整流电路

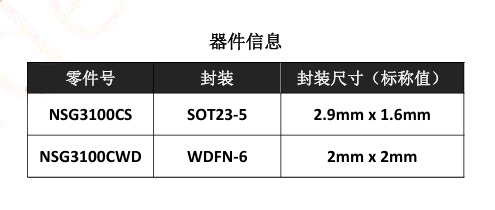

四、封装/订购信息
五、典型应用电路
.jpg){kind=small}
