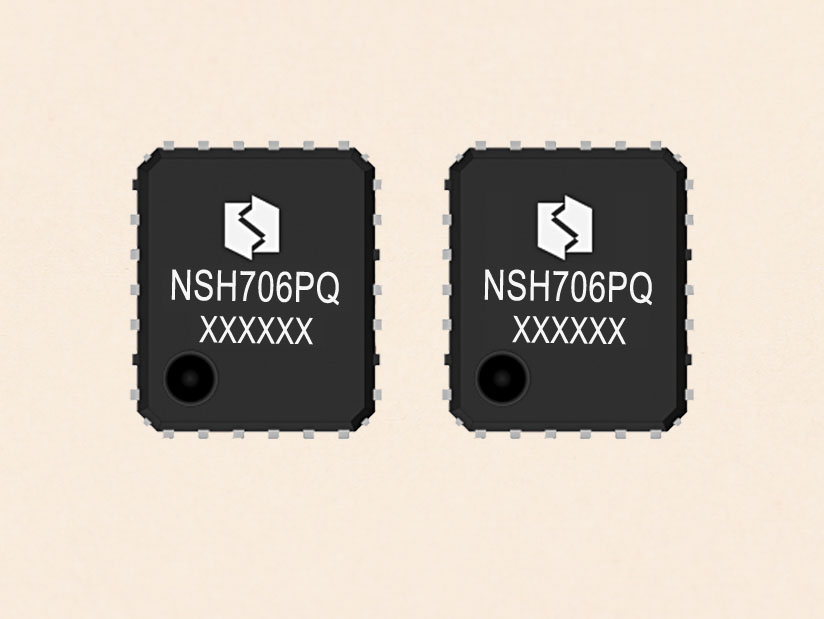

国硅集成7A、600V半桥IPM智能功率模块NSH706PQ
产品分类： IPM
NSH706PQ是一款7A、600V半桥智能功率模块，适用于电机驱动场景。该器件采用小型5×6mm PQFN封装，集成7A/600V MOSFET栅极驱动器与自举电路功能，可灵活应用于单相及三相直流无刷电机驱动。
订购热线：18929103949
国硅集成7A、600V半桥IPM智能功率模块NSH706PQ
一、概述
NSH706PQ是一款7A、600V半桥智能功率模块，适用于电机驱动场景。该器件采用小型5×6mm PQFN封装，集成7A/600V MOSFET栅极驱动器与自举电路功能，可灵活应用于单相及三相直流无刷电机驱动。
二、产品特性
两路通道均具备欠压锁定（UVLO）功能
高电平有效，支持3.3V、5V、15V输入
集成栅极驱动器与自举电路功能
温度检测输出，供MCU控制
防直通逻辑
隔离耐压最小值：1500Vrms
最大工作电压：600V
25℃条件下导通电阻 Rdson：500mΩ
单颗MOSFET最大功耗：14.2W
高端欠压保护
- 触发阈值=8.2V
- 恢复阈值=8.9V
三、应用
直流无刷电机控制

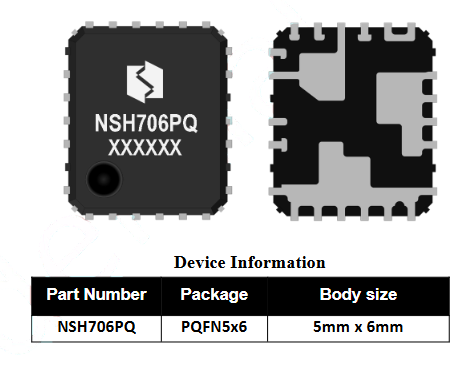

四、封装/订购信息

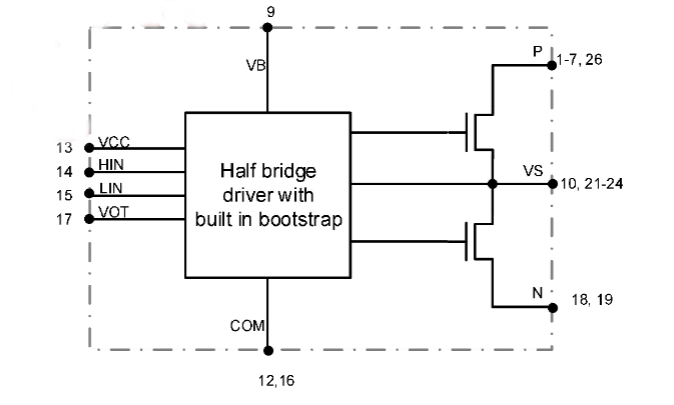

五、典型应用电路
.jpg){kind=small}
