国硅集成700V大电流高侧栅极驱动芯片NSG21851应用空调/洗衣机控制
产品分类： 栅极驱动IC
NSG21851是一款高压、高速功率MOSFET/IGBT高侧驱动芯片。内部集成了高侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。
订购热线：18929103949
国硅集成700V大电流高侧栅极驱动芯片
NSG21851应用空调/洗衣机控制
一、概述
NSG21851是一款高压、高速功率MOSFET/IGBT高侧驱动芯片。内部集成了高侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。
二、特性
自举工作的浮动通道
最高工作电压为700V
兼容3.3V, 5V和15V输入逻辑
dV/dt耐受能力可达±50V/nsec
Vs负压耐受能力达-9V
栅极驱动电压：10V到20V
高、低侧欠压锁定电路
最高工作电压为700V
兼容3.3V, 5V和15V输入逻辑
dV/dt耐受能力可达±50V/nsec
Vs负压耐受能力达-9V
栅极驱动电压：10V到20V
高、低侧欠压锁定电路
--欠压锁定正向阈值8.9V
--欠压锁定负向阈值8.2V
芯片开通/关断传输延时：
芯片开通/关断传输延时：
--Ton/Toff=130ns/130ns
驱动电流能力：
驱动电流能力：
----拉电流/灌电流=4.0A/4.0A
符合RoSH标准

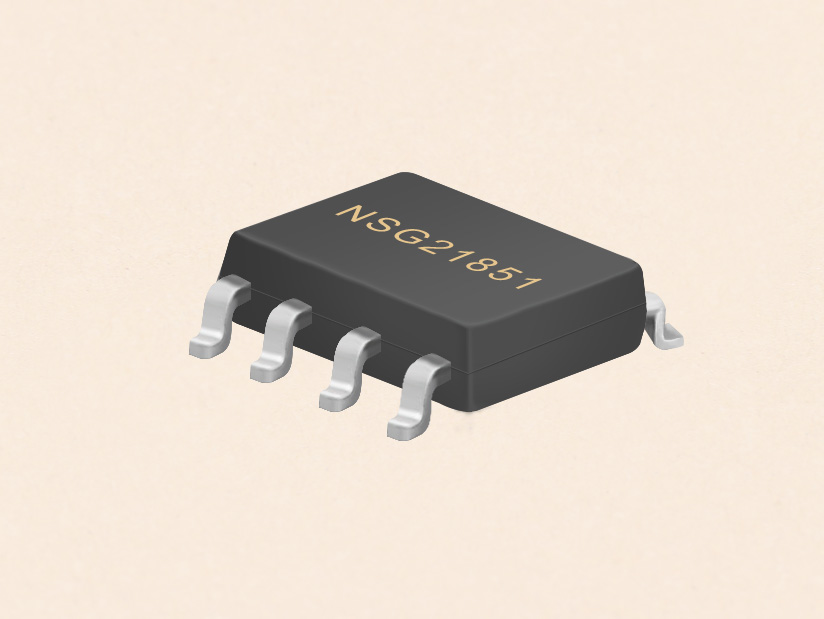

SOIC8 (S)
符合RoSH标准
SOIC8 (S)
三、产品应用
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动程序
空调/洗衣机
通用逆变器
微型逆变器驱动程序

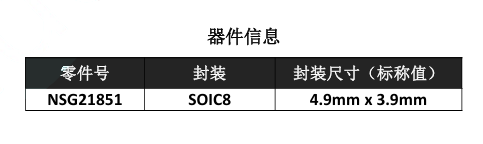

四、器件信息

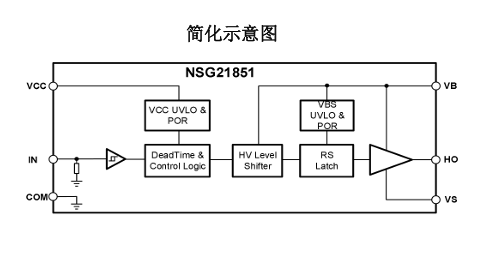

五、简化示意图
.jpg){kind=small}
