国硅集成700V、4A全桥栅极驱动芯片NSG2113直接替代IR2110S
产品分类： 栅极驱动IC
NSG2113是一款高压、高速功率MOSFET高低侧驱动芯片，采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高、低侧传输通道NSG2113的逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。NSG2113内部集成高低侧shutdown逻辑，可用于故障条件下的通断关断。NSG2113采用宽体SOP16（W）封装，可以在-40℃至125℃温度范围内工作。
订购热线：18929103949
国硅集成700V、4A全桥栅极驱动芯片NSG2113直接替代IR2110S
一、概述
NSG2113是一款高压、高速功率MOSFET高低侧驱动芯片，采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高、低侧传输通道NSG2113的逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。NSG2113内部集成高低侧shutdown逻辑，可用于故障条件下的通断关断。NSG2113采用宽体SOP16（W）封装，可以在-40℃至125℃温度范围内工作。
二、特性
自举工作的浮动通道
最高工作电压可达700V
兼容3.3V、5V和15V输入逻辑
dVs/dt耐受能力可达±50V/nsec
VS负偏压能力达-9V
栅极驱动电范围10V-20V
宽温度范围-40~125°C
集成欠压锁定功能
周期性边缘触发关断逻辑
输入输出同相位
逻辑和电源地±5V偏移
芯片开通关断延时特性
最高工作电压可达700V
兼容3.3V、5V和15V输入逻辑
dVs/dt耐受能力可达±50V/nsec
VS负偏压能力达-9V
栅极驱动电范围10V-20V
宽温度范围-40~125°C
集成欠压锁定功能
周期性边缘触发关断逻辑
输入输出同相位
逻辑和电源地±5V偏移
芯片开通关断延时特性
--Ton/Toff =130ns/130ns
--高低侧延时匹配
驱动电流能力：
驱动电流能力：
--拉电流/灌电流=4.0A/4.0A
高、低侧欠压锁定电路
高、低侧欠压锁定电路
--欠压锁定正向阈值8.9V
--欠压锁定负向阈值8.2V
符合RoSH标准

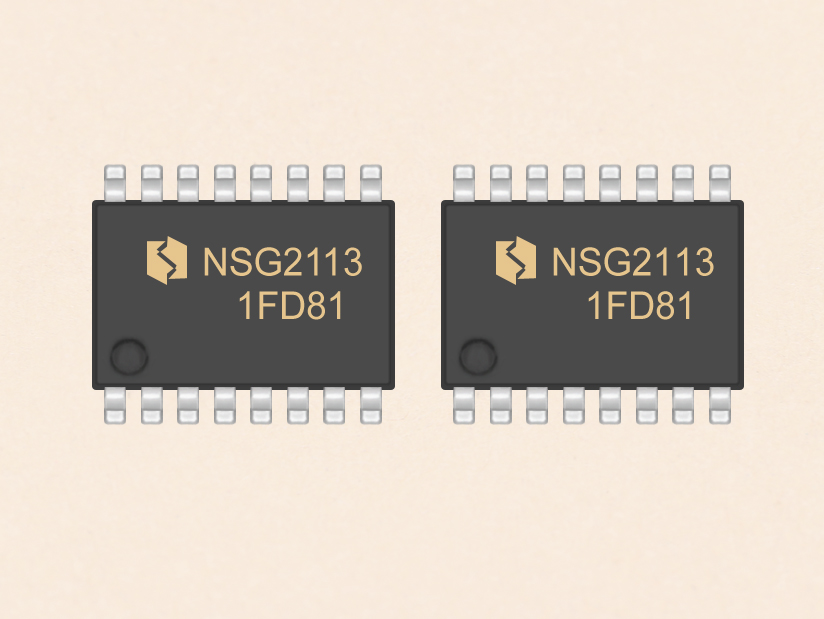

SOP16 (W)
符合RoSH标准
SOP16 (W)
三、应用
通用逆变器
交流和直流电源中的半桥和全桥转换器
用于服务器、电信、IT和工业基础设施的高密度
开关电源
太阳能逆变器、电机驱动器和UPS
交流和直流电源中的半桥和全桥转换器
用于服务器、电信、IT和工业基础设施的高密度
开关电源
太阳能逆变器、电机驱动器和UPS

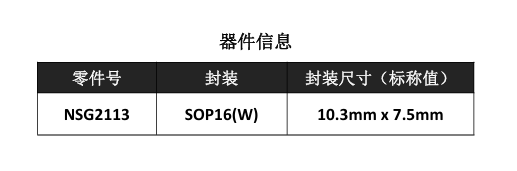

四、器件信息

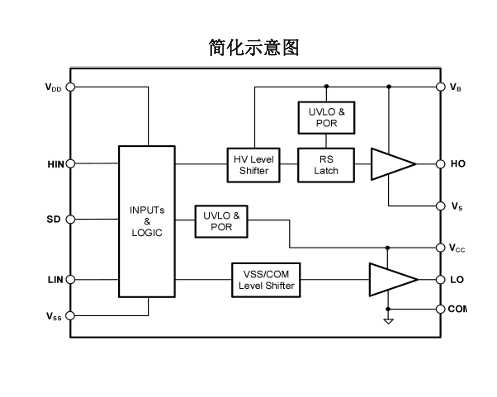

五、简化示意图
.jpg){kind=small}
