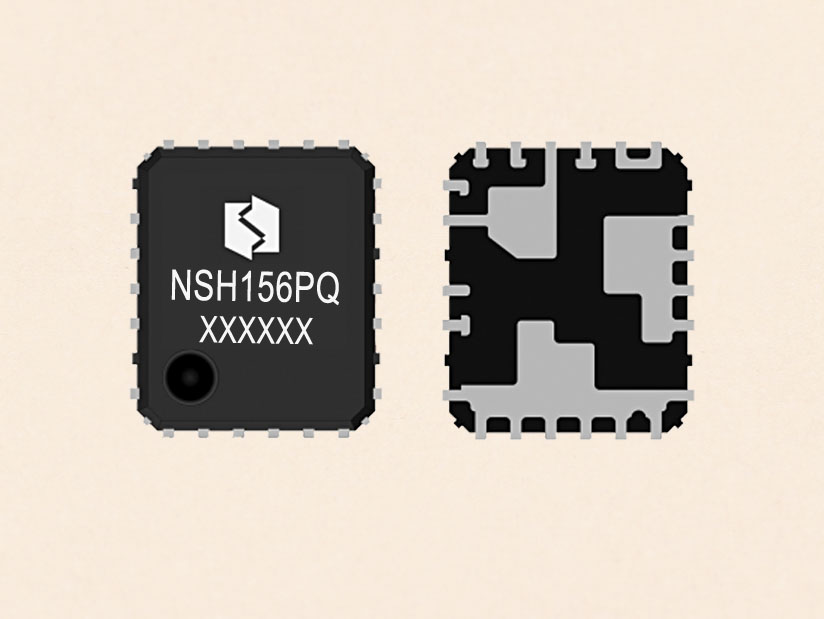

15A、600V 半桥IPM智能功率模块NSH156PQ应用于直流无刷电机控制
产品分类： IPM
NSH156PQ是一款15A、600V半桥智能功率模块，面向电机驱动应用开发。器件采用小型5×6mm PQFN封装，集成15A/600V MOSFET栅极驱动器与自举电路功能，可灵活用于单相、三相直流无刷电机驱动。
订购热线：18929103949
15A、600V 半桥IPM智能功率模块NSH156PQ
应用于直流无刷电机控制
一、概述
NSH156PQ是一款15A、600V半桥智能功率模块，面向电机驱动应用开发。器件采用小型5×6mm PQFN封装，集成15A/600V MOSFET栅极驱动器与自举电路功能，可灵活用于单相、三相直流无刷电机驱动。
二、特性
两路通道均具备欠压锁定功能
高电平有效，支持3.3V、5V、15V输入
集成栅极驱动器与自举功能
温度检测输出，供MCU进行控制
防上下管直通逻辑
最小隔离耐压：1500伏有效值
最大工作电压：600V
25℃下导通电阻Rdson：240mΩ
高端欠压保护
- 触发阈值=8.2V
- 恢复阈值=8.9V
高电平有效，支持3.3V、5V、15V输入
集成栅极驱动器与自举功能
温度检测输出，供MCU进行控制
防上下管直通逻辑
最小隔离耐压：1500伏有效值
最大工作电压：600V
25℃下导通电阻Rdson：240mΩ
高端欠压保护
- 触发阈值=8.2V
- 恢复阈值=8.9V
三、应用
直流无刷电机控制

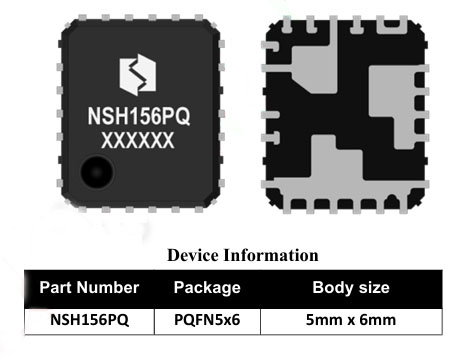

四、封装/订购信息
五、典型应用电路
.jpg){kind=small}
