12-18W内置MOS隔离LED驱动芯片-亚成微RM3372D

产品分类： LED驱动芯片

RM3372D是一款高精度原边反馈LED恒流驱动芯片。该芯片适用于原边反激拓扑应用电路，无需次级反馈电路。内部集成高精度恒流控制器，可实现±5%的精度。在恒流工作模式下，RM3372D通过PFM方式调节频率稳定输出；输出功率都是通过CS脚外接的RS电阻和INV采样电阻来调节。

订购热线：18929103949

跟此产品相关的产品

: 50W非隔离LED驱动芯片-芯朋微PN8317; PN8317包括高精度的准谐振恒流控制器及功率MOSFET，用于高可靠、效率高、单电感、精简外围元器件的非隔离中小功率LED照明。PN8137采用BUCK电路构架，工作在临界导通模式，采用了DMOS自供电的技术可节省启动电阻。该芯片提供了自恢复保护功能，包含逐周期过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等，内置启动电路和芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的RS电阻进行调节。

: 8-12W LED驱动IC-芯朋微PN8326; PN8326包括高精度的恒流原边控制器及功率MOSFET，用于高可靠、隔离双绕组、精简外围元器件的中小功率LED照明，该芯片工作在原边调整模式，可省略光耦、TL431，采用了DMOS自供电的技术可节省变压器辅助绕组和启动电阻。

: 20W非隔离LED驱动IC-芯朋微PN8315（DIP-7）; PN8315包括高精度的准谐振恒流控制器及功率MOSFET，用于高可靠、效率高、单电感、精简外围元器件的非隔离中小功率LED照明。PN8135采用BUCK电路构架，工作在临界导通模式，采用了DMOS自供电的技术可节省启动电阻。该芯片提供了自恢复保护功能，包含逐周期过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等，内置启动电路和芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的RS电阻进行调节。

产品详情规格书下载应用方案下载

12-18W内置MOS隔离LED驱动芯片-亚成微RM3372D

型号：RM3372D

一、产品应用

二、概述

RM3372D是一款高精度原边反馈LED恒流驱动芯片。该芯片适用于原边反激拓扑应用电路，无需次级反馈电路。内部集成高精度恒流控制器，可实现±5%的精度。在恒流工作模式下，RM3372D通过PFM方式调节频率稳定输出；输出功率都是通过CS脚外接的RS电阻和INV采样电阻来调节。开路时，系统工作在恒压模式，INV脚通过采样辅助绕组电压来稳定最大输出电压。RM3372D集成多种保护功能：包括LED开路/短路保护、逐周期电流限制、软启动、VDD过压保护、VDD过压箝位和欠压锁定等功能。

三、特性

◆ 全电压输入范围内±5%输出恒流精度。

◆ 原边检测，无需光耦和TL43

◆ 内置自适应峰值电流调节控制

◆ 内置初级绕组电感补偿

◆ 开机软启动技术

◆ 内置前沿消隐技术

◆ 逐周期电流限制技术

◆ VDD过压保护/欠压锁定/过压箝位功能

四、应用领域

◆ LED驱动电源（球泡灯，天花灯，景观灯，射灯等）

五、封装/订购信息

◆ RM3372D采用DIP-8封装

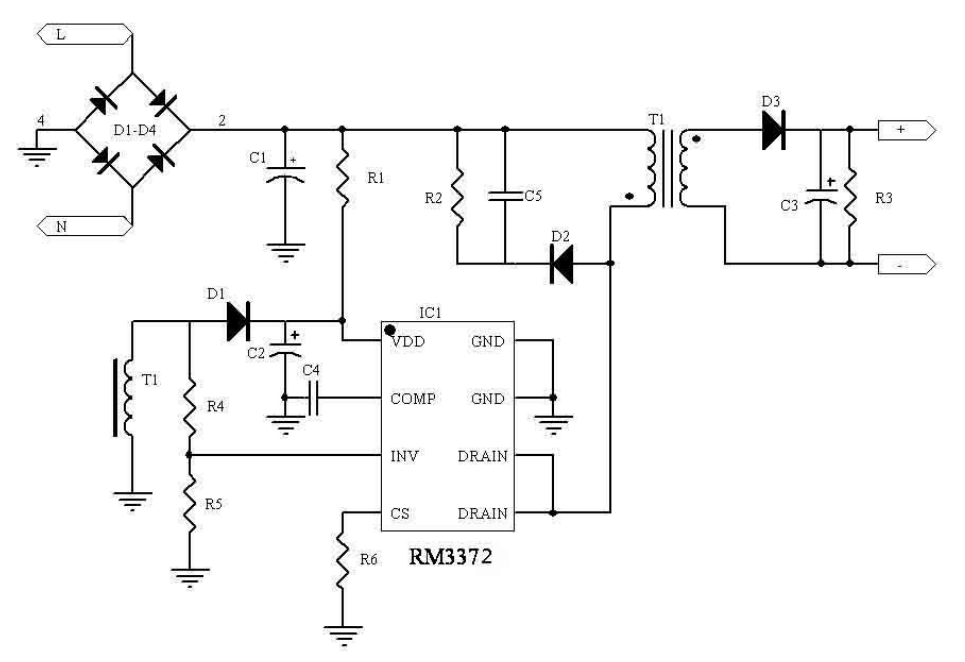

六、应用电路
