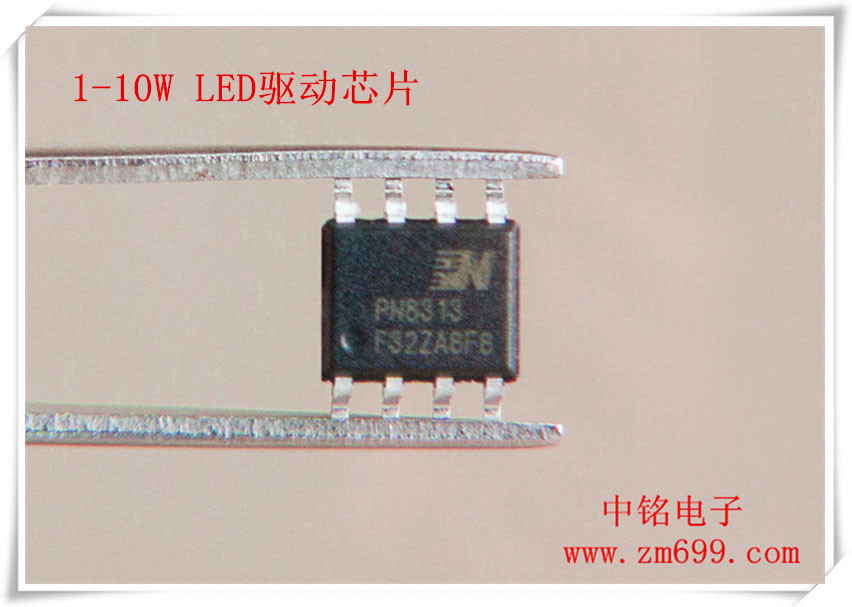

      1-10W非隔离LED驱动芯片



      型号:芯朋微PN8313



      一、产品应用



      产品应用


      二、概述

        PN8313包括高精度的准谐振恒流控制器及功率MOSFET,用于可靠、效率高、单电感、精简外围元器件的非隔离中小功率LED照明。PN8313采用BUCK电路构架,工作在临界导通模式,采用了DMOS自供电的专利技术可节省启动电阻。该芯片提供了自恢复保护功能,包含逐周期过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等,内置启动电路和芯片功耗有助于较高的工作效率。在恒流模式下,电流和输出功率可通过CS脚的RS电阻进行调节。


      三、特性



      LED芯片 ◆内置530V高雪崩能力的功率MOSFET
      ◆内置启动电路可节省外部启动电阻
      ◆自供电技术无需外加供电回路
      ◆±3%LED恒流精度
      ◆恒流输出值可调
      ◆1%线电压补偿精度
      ◆优异的保护功能
         过温保护(OTP)
         逐周期过流保护(OCP)
         LED开/短路保护
         安全自动恢复模式
         CS电阻开/短路保护






      四、应用领域


          LED蜡烛灯    LED球泡灯

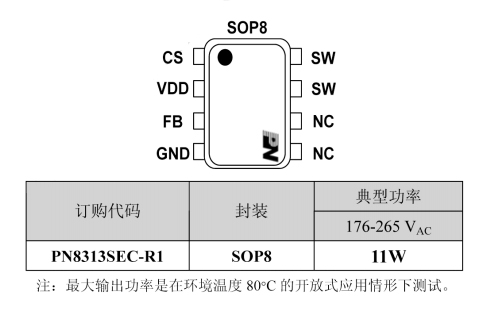

      五、封装/订购信息



      小功率LED驱动芯片订购信息

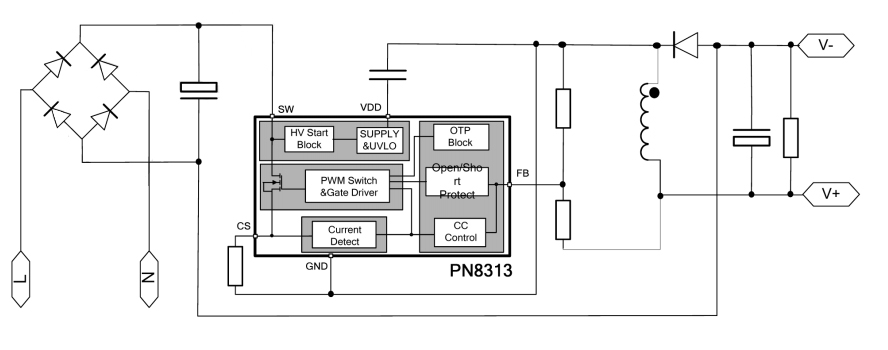

      六、典型应用电路



      小功率LED驱动芯片应用电路
