非隔离降压型 LED 恒流电源芯片

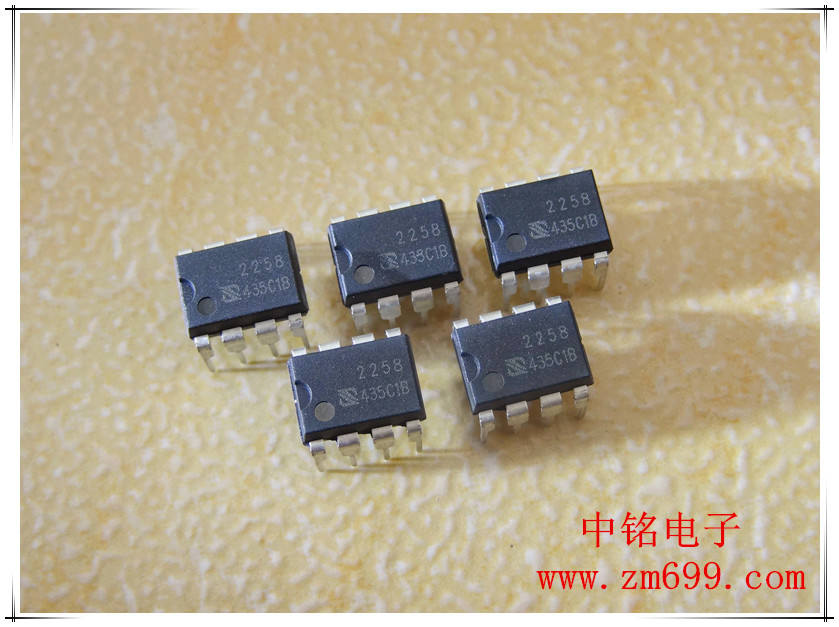

型号：SDC2258
一、概述
SDC2258是一款高精度降压型LED恒流驱动芯片。芯片内部集成500V功率管，工作电流很低，无需变压器辅助绕组检测和供电，极大的节约了系统成本和体积。芯片内带有高精度的电流采样电路，同时采用了专利的恒流控制技术，实现高精度的LED恒流输出和优异的线电压调整率。芯片工作在电感电流临界连续模式，适用于85V~265V全范围输入电压的非隔离降压型LED恒流电源。
二、特点
l 电感电流临界连续模式
l 内部集成500V功率管
l 芯片工作电流低
l 无需辅助绕组检测和供电
l ±5%LED电流精度
l 宽输入电压工作范围
l LED短路/开路保护
l 电流采样电阻短路保护
l 芯片供电欠压保护
l 过热调节功能
l 封装形式：SOP-8/DIP-8
三、应用
l LED日光灯
l LED吸顶灯
l LED球泡灯
l 其他LED照明
四、封装/订购信息

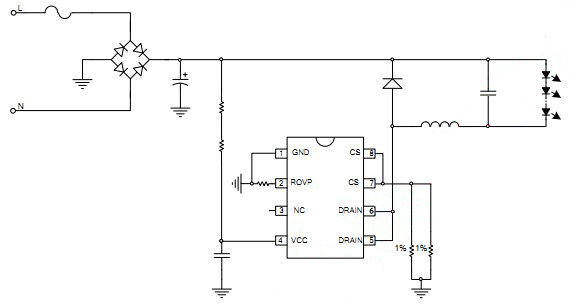

五、应用电路
.jpg){kind=small}
