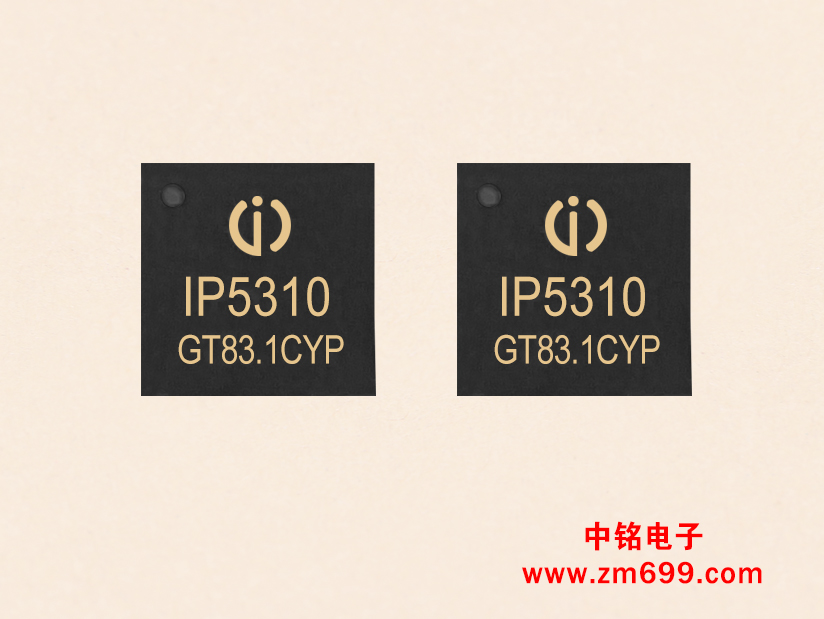

3A充电3.1A放电集成TYPE_C协议移动电源--IP5310

产品分类：移动电源

IP5310是一款集成升压转换器、锂电池充电管,理、电池电量指示和TYPE_C协议的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。IP5310的高集成度与丰富功能，使其在应用时需少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

订购热线：400-788-7770

跟此产品相关的产品

: 用于多个USB端口的快充协议控制IC--IP2738; IP2738是款用于多个USB端口的快充协议控制IC，支持多种快充协议两组接口独立控制，包括USB TypeC DFP，PD2.0/PD3.1/PPS，HVDCP QC5/QC4+/QC3+/QC3.0/QC20(Quick Charge)，FCP(Hisilicon@ Fast Charge Protocol),scp(Super Fast Charge),AFC(SamsungAdaptive FastCharge)，SFCPMTK PE+2.0/11(MediaTek Pump Express Plus20/1.1)，UFCS(Universal Fast Chargingfor Mobile Devices),Apple 2.4A，BC12以及SAMSUNG20A。

: 用于USB端口的快充协议IC--IP2736; IP2736是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)，FCP (Hisilicon Fast Charge Protocol)，SCP (Super Fast Charge)，AFC(Samsung Adaptive Fast Charge)，SFCP，MTK PE+2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)，UFCS(Universal Fast Charging for Mobile Devices)，Apple 2.4A，BC1.2 以及 SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。

: 集成内置功率管，用于USB TypeC端口的快.充协议IC--IP2001; IP2001是一款内置功率管、同步整流电路、集成9种用于USB TypeC输出端口的快.充协议IC。支持9种快.充协议，包括USB TypeC PD2.0/PD3.0 DFP,HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon? Fast Charge Protocol），AFC（Samsung? Adaptive Fast Charge），Apple 2.4A，BC1.2 以及三星2.0A。

产品详情

3A充电3.1A放电集成TYPE_C协议移动电源--IP5310

一概述

IP5310是一款集成升压转换器、锂电池充电管,理、电池电量指示和TYPE_C协议的多功能电源管理SOC，为移动电源提供完整的电源解决方案。IP5310的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。IP5310只需一个电感实现降压与升压功能。

DC-DC转换器工作在500KHz，可以支持低成本电感和IP5310的同步升压系统提供全程3.1A输出电流，转换效率高至92%。空载时，自动进入休眠状态。

IP5310采用开关充电技术，提供高达3A电流，充电效率高至90%。内置IC温度和输入电压智能调节充电电流。I2C接口读取芯片信息（定.制型号IP5310_I2C），可定.制电池电量曲线，可显示电池电量。支持1/2/3/4颗LED电量显示和照明功能,采用QFN32 5*5mm封装.

二特性

1.同步开关充放电

*3.1A同步升压转换,3A同步开关充电
*升压效率达93% *充电效率达92%
*内置电源路径管理，支持边充边放

2.充电

*自动调节充电电流，匹配适配器输出能力
*支持TYPEC口3A、MICRO B口2A充电
*输入BC1.2充电检测,兼容主机USB充电

3.电量显示
*4.20V、4.30V、4.35V和支持4/3/2/1颗LED电量显示
*电池电量曲线可PIN选，显示灯更均匀

4.功能丰富
*自动检测手机插入和拔出
*集成TYPE-C DRP协议，支持单口输入输出
*支持负载大电流线补功能

*集成双路手机充电电流智能识别DCP

5.低功耗

*智能识别负载，自动进待机

6.BOM极简

*功率MOS内置，单电感实现充放电

7.多重保护、高可靠性

*输出过流、过压、短路保护
*输入过压、过充、过放、过流放电保护
*整机过温保护，电池温度NTC保护
*ESD 4KV，瞬间耐压11V
8.深度定制

I2C接口，可灵活、低成本定制方案

三应用

*移动电源/充电宝

*手机、平板电脑等便携式设备

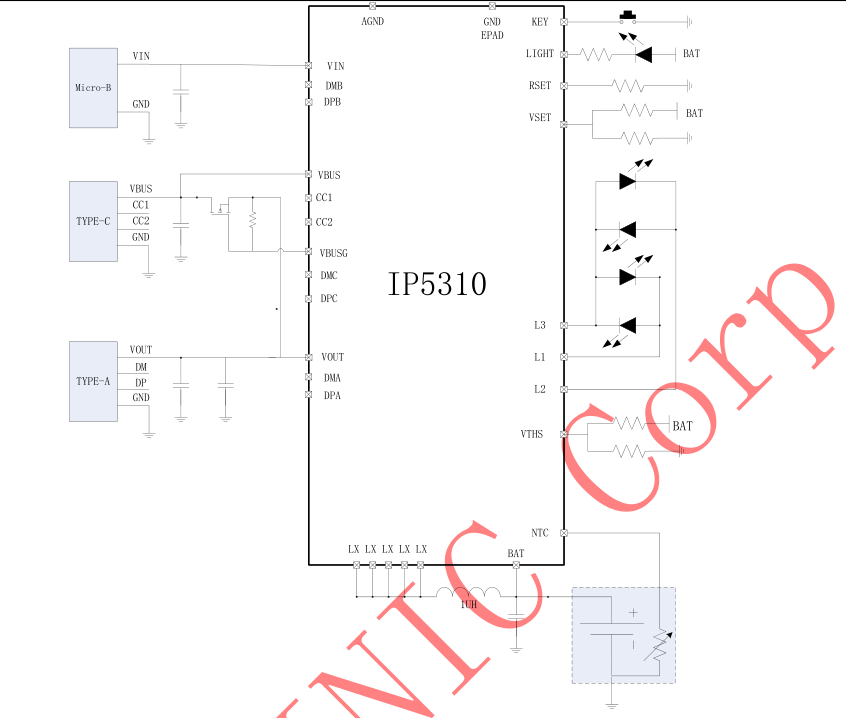

四原理图
