用于USB端口的快充协议IC--IP2736
一 概述
IP2736是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB TypeC
DFP，PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)，FCP (Hisilicon
Fast Charge Protocol)，SCP (Super Fast Charge)，AFC(Samsung Adaptive Fast Charge)，SFCP，MTK PE+
2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)，UFCS(Universal Fast Charging for Mobile Devices)，Apple
2.4A，BC1.2 以及 SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。
具备高集成度与丰富功能，在应用时需少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
二 特性
快充规格
集成USB Power Delivery(2.0/3.1)协议集成Type-C协议(Source)集成PD2.0/PD3.1/PPS/EPR 28V协议
集成对E-Marker线缆的识别和支持
集成QC5/QC4+/QC3+/QC3.0/QC2.0协议
支持Class B电压等级
集成FCP/SCP输出快充协议
集成AFC输出快充协议
集成SFCP输出快充协议
集成MTK PE+2.0/1.1输出快充协议
PE+2.0:5~20V(0.5V/step)
PE+1.1:5V,7V,9V,12V
集成UFCS融合快充协议
兼容BC1.2,Apple,SAMSUNG手机快充
内置电压基准
集成可编程电压环路控制，小步进10mV
集成可编程电流环路控制
集成低端电流检测
支持线损补偿功能
支持多种电压调整方式
控制PWM controller feedback
驱动控制光耦
I2C接口控制
电源管理
集成NMOS驱动
集成NMOS压差检测
内置自动控制泄放功能
支持待机低功耗模式
多重保护、高可靠性
输出过流、过压、短路保护
最多4路NTC过温保护
DP/DM/CC1/CC2过压保护
DP/DM/CC1/CC2均支持20V高耐压
灵活定制，支持在线升级
封装：QFN24
三 应用
单向快充输出应用
交流电源适配器
移动电源
车载充电器
带PD输出功能的系统应用

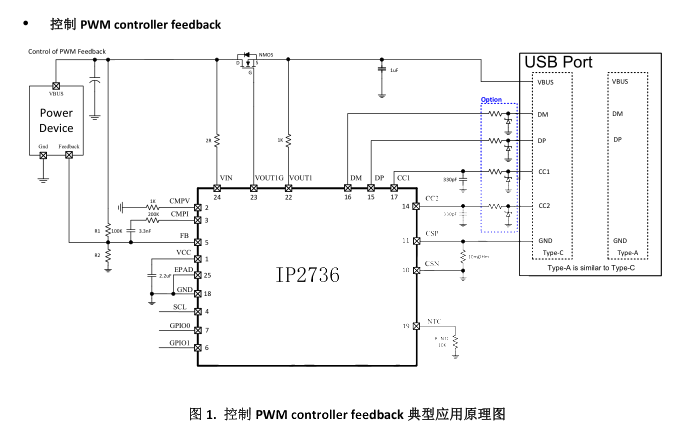

四 应用电路图
.jpg){kind=small}
